Проекты 610

Проект 610.

1. Количество подводных лодок проектов: нет.

2. Изображение проектов:

? Нет данных.

3. Состав проектов:

Не реализован.

4. История проектов:

В 1941-1945гг. проектированию сверхмалых подводных лодок уделялось ничтожное внимание. Однако в инициативном порядке были разработаны несколько проектов сверхмалых подводных лодок.

В 1943 г. В ЦКБ-18 был спроектирован проект 606-бис (усовершенствованный проект 606 с танковыми дизелями В-3).

Между тем танковые дизели В-3 промышленность еще не выпускала. Поэтому руководство 5-го Главного управления предложило ЦКБ-18 проработать вариант установки на лодке импортных дизелей марки «Камингс», что вызвало дальнейшее увеличение водоизмещения. Так появился новый вариант 40-тонной подводной лодки проекта 610, главным конструктором стал С.А. Егоров.

При тех же, что и у проекта 606-бис скоростных качествах и вооружении, эта сверхмалая подводная лодка имела увеличенную до 50 м предельную глубину погружения и дальность плавания экономическим надводным ходом до 1800 миль. Время непрерывного пребывания под водой должно было составлять 60 часов (экипаж 6 человек).

Достоинством нового проекта явилось применение существовавших в те годы дизелей и аккумуляторов. Был намечен и завод-строитель, которым должен был стать завод 342 в Навашино. Но в постройку проект 610 также не пошел, так как в августе 1943 г. Наркомат ВМФ признал нецелесообразным строительство сверхмалой подводной лодки специального типа, имевшей сравнительно низкие «оперативно-тактические качества».

5. Схема проектов:

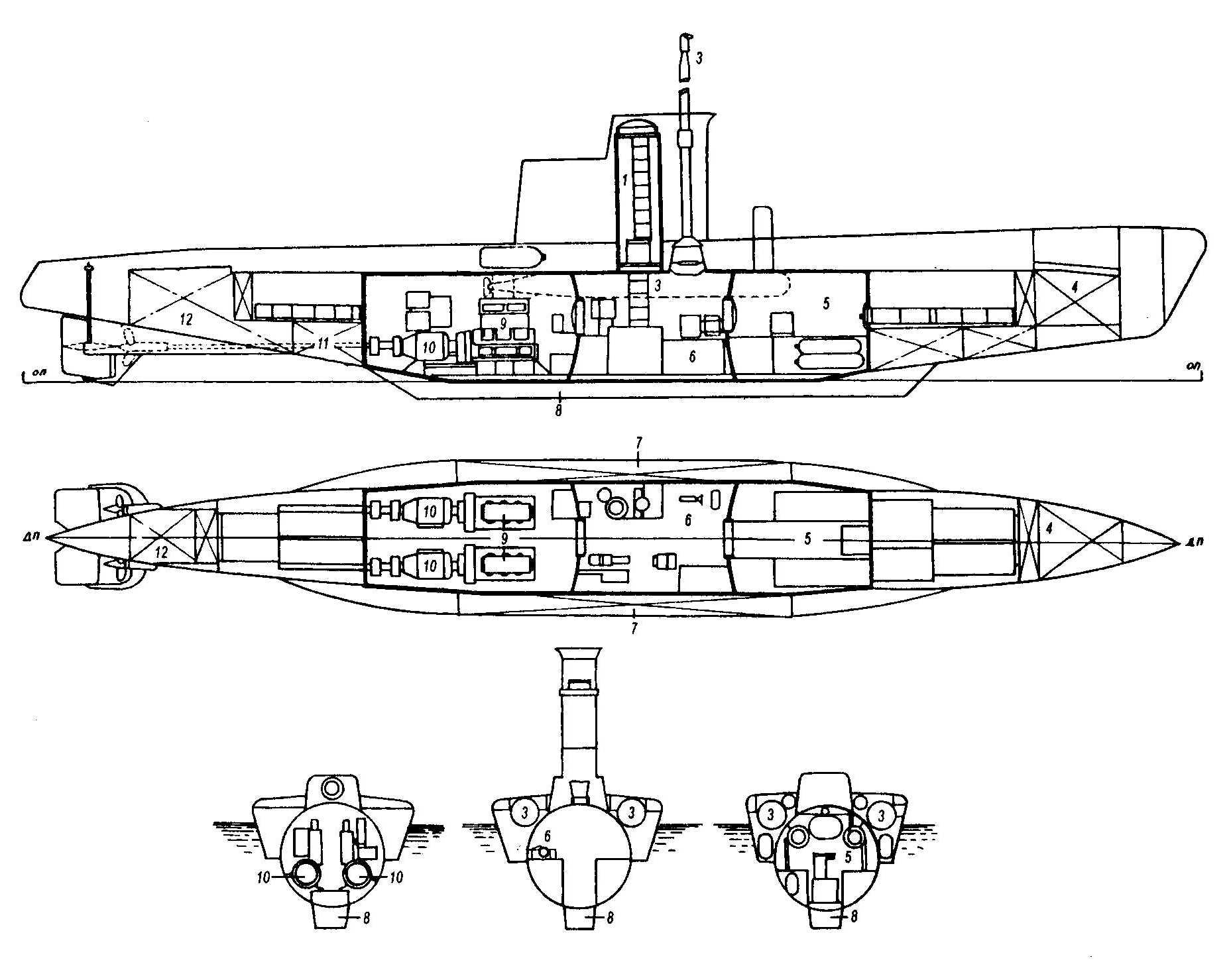

Общее расположение. Укрупненный чертеж (209 Кб)

Общее расположение сверхмалой подводной лодки проекта 610
1 - прочная рубка; 2 - перископ; 3 - торпедный аппарат; 4 - носовая балластная цистерна; 5 - жилое помещение; 6 - центральный пост; 7 - междубортная балластная цистерна; 8 - доковый киль; 9 - дизель; 10 - гребной электродвигатель; 11 - топливная цистерна; 12 - кормовая балластная цистерна.

6. Тактико-технические данные проектов:

водоизмещение надводное - около 40 т.

размерения общие - 22,3 х 3,1 х 1,9 м

скорость в надводном положении - 11 ,3 уз.

в подводном положении - 6 уз.

дальность плавания в надводном положении - 3000 миль (7 уз)

в подводном положении - 40 миль (2 уз)

вооружение 450 мм ТА - 2 шт.

торпед - 2 шт.

12,7 мм - 1 шт.

глубина погружения - 50 м.

7. Источники:

- "Подводные лодки России", ЦКБ МТ «Рубин», т.4, ч.1, Санкт-Петербург, 1996г.
- "История отечественного судостроения", т.4, Санкт-Петербург, 1996г.
- "Отечественные подводные лодки. Проектирование и строительство" под общей редакцией академика РАН В.М. Пашина, ЦНИИ им. акад. А.Н. Крылова, Санкт-Петербург, 2004г.
- Гусев А.Н. "Советские подводные лодки 1922-1945 гг.", ч.2, Галея Принт, Санкт-Петербург, 2004г.
- Схема Апалькова Ю.В. из книги Гусева А.Н. "Советские подводные лодки 1922-1945 гг.", ч.2.
