Подводная лаборатория «Бентос-300» (проект 1603).



1. Количество аппаратов проекта: 2

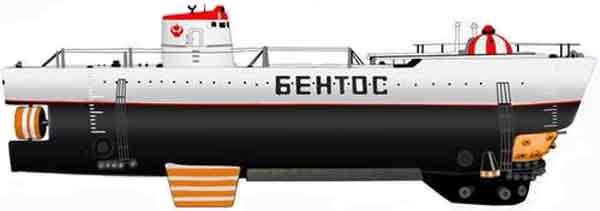

2. Изображение проекта:


Бентос


3. Состав проекта:



Наименование аппарата

Заводской номер

Даты

Примечания

закладки

спуска

вступления в строй

 ЛЕНИНГРАД: ЛАО (2)

1

 ПЛБ-76-01

01830

05.01.1973

13.09.1974

27.09.1976

 наименование - "Бентос"
 2000 - затонула
 2004 - поднята

2

 ПЛБ-83-02

01831

11.1981

12.08.1982

02.09.1983

 наименование - "Бентос-2"
 1993? - затонула
 2012 - поднята



4. История проекта:


Подводная лаборатория буксируемая (ПЛБ) типа "Бентос-300" (проект 1603), была спроектирована в Ленинградском проектном институте "Гипрорыбфлот" (разработка проекта начата в ПИНРО) под руководством главного конструктора отечественной подводной техники А.Н. Дмитриева по заказу Министерства рыбного хозяйства, и рассчитана на глубину погружения 300-400 м. Осенью 1976 года у берегов Крыма закончились испытания первой ПЛБ типа "Бентос-300", которая погрузилась на глубину 320 м и после этого был принята комиссией в эксплуатацию. Вторую ПЛБ построили в 1983 году. Постройка обоих ПЛБ велась в г.Ленинград на ЛАО.

Задумывались эти большие подводные обсерватории как средства для длительных биологических наблюдений. Автономность ПЛБ типа "Бентос-300" составляет две недели. ПЛБ буксировалась в район проведения работ судном обеспечения. В их качестве выступали китобойные суда «Гордый» и «Дивный». Цилиндрический прочный корпус был выполнен из стали. Внутренний объем прочного корпуса разбит на три отсека. В кормовом отсеке расположены: система жизнеобеспечения, электрооборудование, ходовой электродвигатель и шлюзовая камера для выхода 2 водолазов на глубинах до 100 м. Центральный отсек занимают жилые помещения и кают-компания, под ними - отсек, где установлены аккумуляторные батареи. В носовом отсеке находятся пульт управления и посты визуального наблюдения. Носовой отсек имеет нижний этаж - небольшую наблюдательную камеру, иллюминаторы которой максимально приближены к грунту. В состав экипажа входят двенадцать гидронавтов: пилоты, бортинженеры, океанологи и даже водолазный врач. Через носовой отсек экипаж в полном составе может попасть в спасательную капсулу, которая отделяется от аппарата, попавшего в аварийную ситуацию.

Общая длина ПЛБ типа "Бентос-300" составляет 30,3 м, водоизмещение - около 500 т. Эту огромную конструкцию приводил в движение небольшой электродвигатель, сообщающий аппарату ход в 1,5 узла. На грунте положение лаборатории фиксировалось с помощью якорного устройства, состоящего из трех якорей и лебедок. При установке использовался лаговый электродвигатель, установленный в нижней части аппарата. Большие габариты ПЛБ типа "Бентос-300" позволяли размещать практически весь измерительный комплекс: здесь и приборы для измерения солености, плотности, прозрачности, освещенности, температуры и многие другие.

Обе подводные лаборатории были переданы в Севастопольский филиал Специального экспериментально-конструкторского бюро по подводным исследованиям - СЭКБП (ныне Государственное научно-производственное предприятие "Морские технологии"). ПЛБ обеспечивали выполнение следующих задач:
- многосуточные наблюдения за изменениями гидрологических и биологических факторов;
- проведение научных исследований с помощью установленной на борту аппаратуры;
- выход водолазов до глубин 60 м для взятия проб, установки научной аппаратуры и других работ;
- определение запасов мидий и водорослей (филлофора - поле Зернова) в Черном море;
- поиск затонувших объектов;
- выполнение подводно-технических работ на газопроводах и трубопроводах сточных вод.

Вторая ПЛБ типа "Бентос-300" имела ряд незначительных отличий. Всего было одобрено 136 из всех поданных и обсужденных предложений по модернизации самой лаборатории и 23 - по научно-исследовательскому оборудованию. Однако изготовителем было принято и выполнено всего 40. За счет установки нового гидрологического комплекса "Градиент" значительно увеличилась ходовая рубка, теперь в ней размещалась часть этого прибора - массивный буй с датчиками и кабель-трос с лебедкой. Также был установлен гидролокатор бокового обзора. На этом существенные изменения и ограничились - серьезной модернизации ПЛБ не произошло.

После ПЛБ типа "Бентос-300" не было построено ни одной автономной подводной лаборатории. Оказалось, что для выполнения подводных биологических наблюдений проще, да и дешевле, использовать небольшие ПА и телеуправляемые роботы. ПЛБ эксплуатировались до 1991 года. После распада СССР обе подводные лаборатории остались на территории Украины. В дальнейшем одна из них во время шторма затонула в районе Новороссийска, была поднята и отправлена на утилизацию, а вторая, поменяв нескольких владельцев, в конце концов затонула у пирса в Севастополе, но затем была поднята, поставлена на прикол и планируется к постановке на вечную стоянку в Балаклаве, в музее, который создается при клубе водолазов и гидронавтов (в том случае, если найдется финансирование).


5. Схема проекта:


Бентос

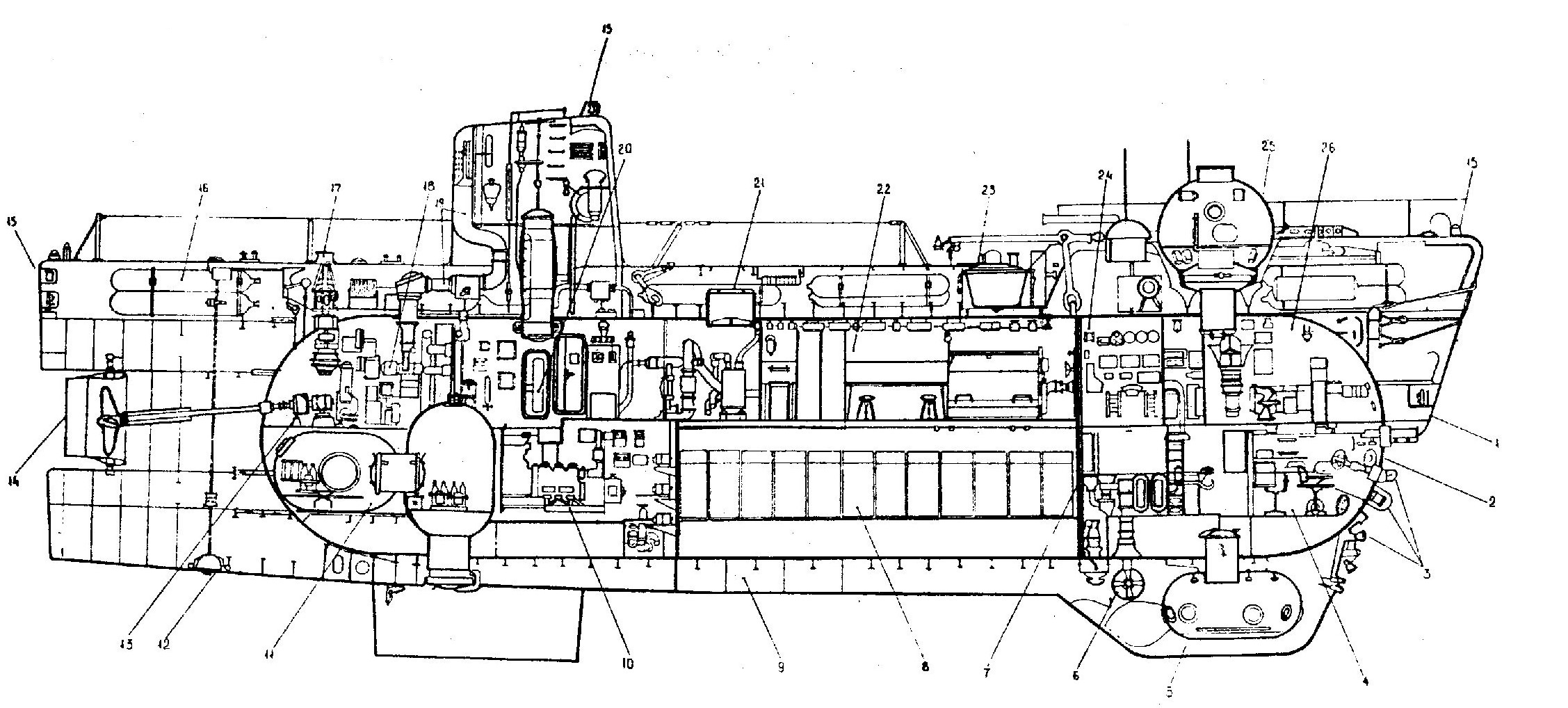

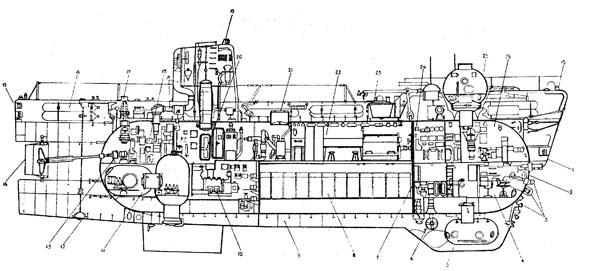

Схема подводной лаборатории "Бентос-300" (полный размер)

1 - легкий корпус; 2 - прочный корпус; 3 - иллюминаторы, забортные датчики, светильники; 4 - научный отсек; 5 - наблюдательная камера; 6 - подруливающее устройство; 7 - переборка между первым и вторым отсеками (переборка между вторым и третьим отсеками не показана); 8 - аккумуляторная батарея; 9 - балластные цистерны; 10 - дизель-генератор; 11 - водолазный комплекс; 12 - кормовой якорь; 13 - маршевый двигатель с вариатором; 14 - винт в поворотной насадке; 15 - сигнальные светотехнические устройства; 16 - баллоны воздуха высокого давления; 17 - шпиль с приводом из третьего отсека; 18 — электродвигатели вентиляции; 19 - вентиляционные шахты; 20 - камбуз; 21 - люк для погрузки крупногабаритных приборов и устройств; 22 - кают-компания; 23 - аварийный буй; 24 - центральный пост управления; 25 - наблюдательно-спасательная рубка; 26 - отсек научных приборов; 27 - задние опоры (ноги)


6. Тактико-технические данные проекта:


  водоизмещение
  полное: 505-510 тонн
  скорость хода
  подводная: 1,5 узла
  глубина погружения
  рабочая: 300 метров
  предельная: 400 метров
  кораблестроительные элементы
  длина общая: 30,3 метров
  длина прочного корпуса: 23,4 метра
  ширина общая: 6,0 метров
  высота общая: 12,0 метра
  диаметр ПК: 5,0 метров
  осадка максимальная: 6,6 метров
  энергоустановка
  тип: электрическая
  аккумуляторные батареи: 112 элементов (вес 1 - 740 кг)
  обитаемость
  автономность:

14 суток
  экипаж:

12 человек

7. Источники:


- Войтов Д.В. "Подводные обитаемые аппараты", АСТ, Астрель, Москва, 2002г.
- "Адмиралтейские верфи подводному флоту России", Гангут, Санкт-Петербург, 2003г.
- Королев А.Б. "Подводная техника и водолазные работы в рыбной отрасли России" (http://www.commdiving.ru).
- Королев А.Б. "БЕНТОС-300; пять тысяч часов под водой", ТОО "Нерей", ВНИРО, Москва 1992г.
- Информация с сайта http://bentos-club.narod.ru.
- Информация с сайтов новостных агентств.
