Проект подводного обитаемого аппарата «Гвидон».

1. Количество аппаратов проекта: 1

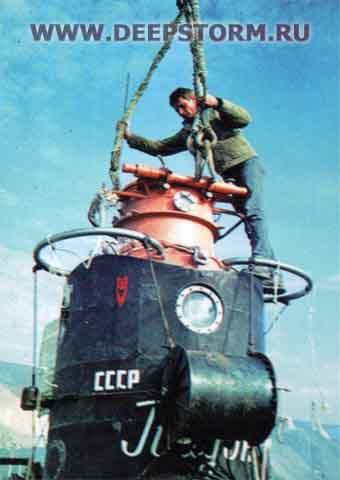

2. Изображение проекта:

3. Состав проекта:

4. История проекта:

Оригинальный двухместный ПА "Гвидон" с вертикальным расположением гидронавтов (исследователь располагается в кресле над командиром), сконструирован и построен в 1970г. самими исследователями во Всероссийском научно-исследовательском институте рыбного хозяйства и океанографии (ВНИРО) для изучения поведения рыб.

Прочный цилиндрический корпус аппарата опирается на три ноги - опоры. В верхней части - входной люк, ниже - кольцевая балластная цистерна, под которой закреплены баллоны со сжатым воздухом. Еще ниже - съемные кассеты с погружными аккумуляторными батареями. Между кассетами - бункер для аварийного балласта - свинцовой картечи и стальных шариков. В средней части корпуса установлены два поворотных движителя, при повороте которых вокруг оси можно добиться движения ПА "Гвидон" в любом направлении или его вращения. В корпусе установлено десять иллюминаторов диаметром 150 мм, восемь из них у исследователя и два - у водителя. Аппарат оснащен восемью забортными светильниками.

Внутри прочного корпуса размещены система регенерации воздуха, приборы контроля за микроклиматом, аварийные дыхательные аппараты, гирокомпас, лаг и два эхолота, а также комплекс приборов для регистрации параметров внешней среды. Высота ПА "Гвидон" 4,5 м, ширина 2,5 м, масса 3,9 т. Рабочая глубина погружения 250 м, скорость хода 1 уз., автономность 72 ч.

Аппарат прошел всесторонние испытания на Черном море, подтвердившие соответствие основных истинных характеристик проектным. Тщательная проверка работы всех механизмов проводилась на глубинах, доступных водолазам. Они вели наблюдения за работой внешних устройств, поведением аппарата при погружении и всплытии, движении возле дна и зависании в толще воды. ПА "Гвидон" был очень послушен в управлении, мог выполнять сложные маневры и развороты.

Во время испытаний были проверены и его исследовательские возможности. Изучались устричные и мидийные банки, геологическое строение подводных каньонов. Через иллюминаторы аппарата хорошо просматривались жизнь и поведение черноморских рыб, их реакция на свет и шум аппарата. Рыбы быстро привыкают к движущемуся аппарату, а при его остановках концентрируются в освещенной зоне, заглядывая в иллюминаторы. Измерения физических и химических параметров воды позволили уточнить гидрологию и глубину сероводородной зоны в отдельных районах Черного моря.

К сожалению, аппарат был утерян при испытательном спуске на предельную глубину без людей: отцепился от троса, на котором проводился спуск. Масса глубоких расщелин и каньонов в месте испытаний не позволила его найти.

5. Схема проекта:

? нет данных

6. Тактико-технические данные проекта:

	водоизмещение
	масса:	3,9 тонны
	скорость хода
	подводная:	1,0 узел
	глубина погружения
	рабочая:	до 250 метров
	кораблестроительные элементы
	ширина:	2,5 метра
	высота:	4,5 метра
	энергоустановка
	2 поворотных двигателя и АБ
	обитаемость
	экипаж:	2 человека
	автономность:	72 часа

7. Источники:

- Войтов Д.В. "Подводные обитаемые аппараты", АСТ, Астрель, Москва 2002г.
- Королев А.Б. "Водолазание в России от древних времен до наших дней", Издательство ВНИРО, Москва, 2004г.
