Подводный обитаемый аппарат «Катран».

1. Количество аппаратов проекта: 1+1(недостроен).

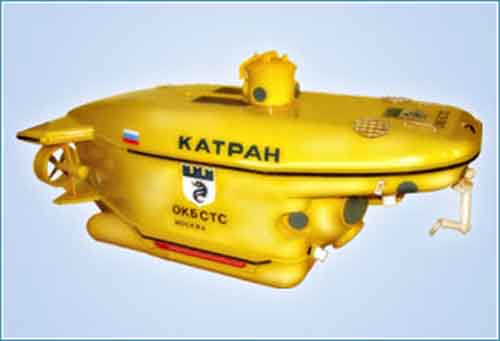

2. Изображение проекта:

3. Состав проекта:

4. История проекта:

В 1989 году в ОКБ СТС ("Опытное Конструкторское Бюро Специальных Технических Средств") был создан обитаемый подводный аппарат "Катран" с глубиной погружения 300 метров, экипажем два человека и водоизмещением 5,0 тонн. ПА "Катран" являлся одним из лучших аппаратов того времени.

Как и все аппараты постройки ОКБ СТС, ПА "Катран" оснащен многостепенными манипуляторами, имеет надежную систему жизнеобеспечения, автоматическую систему управления курсом, а также существенно отличается от других аппаратов минимальным весом, за счет применения авиационных комплектующих изделий.

Время работы на глубине до 300 метров - 8 часов. Экипаж находится внутри обитаемого прочного корпуса при атмосферном давлении и имеет возможность визуально наблюдения через иллюминаторы. Семь иллюминаторов (три диаметром 300 мм и четыре диаметром 140 мм) позволяют иметь удобный обзор. Вход и выход экипажа осуществляется через люк диаметром 450 мм. Два маршевых, два лаговых горизонтальных и два вертикальных подруливающих движителя обеспечивают высокую маневренность. Наличие резервных исполнительных устройств, вводов и разъемов позволяет устанавливать дополнительное оборудование на аппарат, делая его многоцелевым. Комплексная система управления движением обеспечивает управление скоростью, курсом и глубиной погружения. Всплытие осуществляется продувкой балластных цистерн, осушением уравнительных цистерн и сбросом балласта. В качестве источников энергии применены свинцово-кислотные аккумуляторы. На борту имеется манипулятор шести степеней свободы следящего типа грузоподъемностью 15 кг., забортная фотокамера с дистанционным управлением, видеокамера с магнитофоном. Для связи с судном обеспечения используется УКВ-радиостанция и звукоподводная связь. Имеется гидроакустический маяк. Аппарат может устанавливаться на любое судно, имеющие подъемное устройство грузоподъемностью 6 тонн, и электропитание для подзарядки аккумуляторов. Спускоподъемные операции могут выполняться с оборудованного причала или буровой платформы. Возможна транспортировка на автомобиле или самолете.

Аппаратов было заложено два, однако второй так и не был достроен. Строительство второго корпуса окончено после формирования прочного корпуса, который был модернизирован с учетом строительства и эксплуатации первого корпуса.

ПА "Катран" интенсивно использовался на Черном море и на нефтяных промыслах Вьетнама. По состоянию на 2011 год, предлагался компанией НТФ "Гидромастер" (г.Москва) для обследования подводных трубопроводов после завершения строительства и в процессе их эксплуатации. В 2020 году сайт содержит ту же информацию, но услуги предлагает уже компания ООО НПП "Форт ХХI" (на сайте которой в явном виде упоминаний о ПА "Катран" нет). Зимой 2023 года первый аппарат и прочный корпус второго аппарата хранились на территории одного из предприятий в Ленинградской области.

5. Схема проекта:

? Нет данных.

6. Тактико-технические данные проекта:

	водоизмещение
	полное:	5 тонн
	скорость хода
	подводная:	3,0 узла
	глубина погружения
	рабочая:	300 метров
	кораблестроительные элементы
	длина:	5,4 метров
	ширина:	2,1 метра
	высота корпуса:	2,6 метра
	энергоустановка
	тип:	электрическая
	обитаемость
	рабочая автономность:	8 часов
	аварийная автономность:	72 часа
	экипаж:	2 человека
