Проект гидростата "ГГ-57" ("Север-1").


1. Количество аппаратов проекта: 1

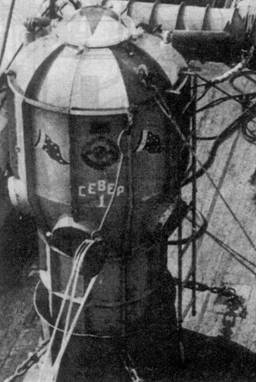

2. Изображение проекта:



3. Состав проекта:


Наименование аппарата

Заводской номер

Даты

Примечания

закладки

спуска

вступления в строй

 ЛЕНИНГРАД. Балтийский завод (1)

 "Север-1"

-

1960?

1960

1960


4. История проекта:


В 1960 году в СССР на Балтийском заводе построили гидростат "ГГ-57", который получил название «Север-1». Конструкторскую документацию разработал Государственный проектный институт рыбопромыслового флота.

Корпус «Севера-1» состоял из двух цилиндров, соединенных переходным конусом. Материалом для корпуса была выбрана прочная легированная сталь. Расчеты показали, что гидростат может погружаться на глубину до 750 м. В конической части корпуса расположены пять иллюминаторов из органического стекла. Над входным люком на поворотной головке закреплены прожектор и фотовспышка, срабатывающая одновременно с открытием затвора фотокамеры. Кинокамера установлена на кольцевой направляющей внутри гидростата, наблюдатель может развернуть ее к любому из пяти иллюминаторов. В нижней части гидростата с помощью винта закреплена чугунная балластная плита, которая сбрасывается в аварийной ситуации. В случае аварийного всплытия предусмотрена возможность перерезания кабеля и сброс каретки с тросом.

Спуски гидростата «Север-1» велись с экспедиционного судна «Тунец» (дооборудованным кабельной лебедкой, стрелой для спуска и подъема гидростата и телефонной связью с гидростатом) в начале шестидесятых годов в районах Норвежского и Баренцева морей. В дальнейшем усовершенствованный гидростат был установлен на судне "Персей III". Всего в гидростате совершено более 600 погружений, позволивших получить данные о составе косяков рыб, провести наблюдения за изменением поведения рыбы в зависимости от сезона и времени суток, изучить распределение водорослей в Белом море. Гидростат эксплуатировался до 1978 года.


5. Схема проекта:

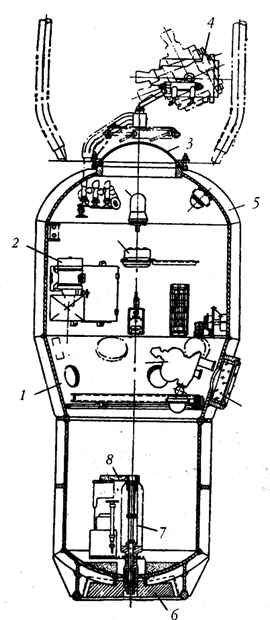

Разрез гидростата «Север-1»:


1 - иллюминаторы; 2 - электронасос системы гидравлики; 3 - люк;
4 - прожектор и вспышка; 5 - прочный корпус; 6 - балластная плита;
7 - устройство сброса балласта; 8 - сидение;
9 - компас; 10 - устройство для освобождения от троса


6. Тактико-технические данные проекта:


 водоизмещение
 масса:2,4 тонны
 глубина погружения
 рабочая:до 600 метров
 кораблестроительные элементы
 диаметр ПК:1,10 метра
 высота:3,5 метра
 обитаемость
 экипаж:

1 человек

7. Источники:


- Войтов Д.В. "Подводные обитаемые аппараты", АСТ, Астрель, Москва 2002г.
- Диомидов М.Н., Дмитриев А.Н. "Покорение глубин".
- Королев А.Б. "Водолазание в России от древних времен до наших дней", Издательство ВНИРО, Москва, 2004г.
- Инфоормация о НИС "Персей III" с сайта http://korabli.qdg.ru
