Проекты подводных обитаемых аппаратов «Шельф-1» и «Шельф-2».

1. Количество аппаратов проекта: 1 + 1(?)

2. Изображение проекта:

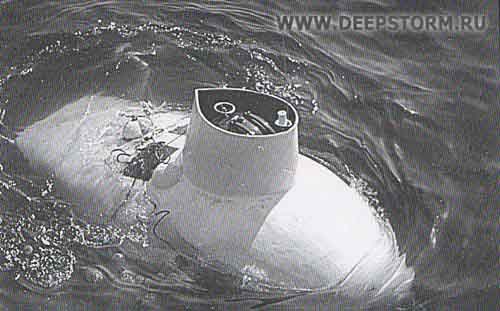

ПА "Шельф" на испытаниях

3. Состав проекта:

4. История проекта:

В марте 1973 года в Дальневосточном государственном университете была открыта проблемная лаборатория шельфа дальневосточных морей. Решением Государственного комитета по науке и технике при СМ СССР одной из задач лаборатории было определено создание обитаемого подводного ПА с глубиной погружения в 300 метров и экипажем из двух человек. Руководителем проекта был назначен Борис Михайлович Олифиренко. В документах института ПА назывался "Шельф-ДГВУ", но в каталог ПА занесён как "Шельф-1".

Особенностью конструкции ПА "Шельф" являлось то, что вся электрическая и электронная аппаратура находилась вне прочного корпуса, в специальных контейнерах, что, по замыслу конструкторов, улучшало комфортность и повышало безопасность гидронавтов. Два гидронавта могли работать в ПА "Шельф-1" до 36 ч. Масса аппарата 3300 кг.

К сожалению, аппарат был утерян при испытательном спуске на предельную глубину без людей: оборвался трос, на котором проводился спуск. Масса глубоких расщелин и каньонов в месте испытаний не позволила его найти.

В книге Войтова Д.В. "Подводные обитаемые аппараты" упоминается аппарат "Шельф-2". Скорее всего это развитие ПА "Шельф-1", разработка, которая велась параллельно, или совершенно отдельный проект. Аппарат "Шельф-2" был построен или спроектирован в 1972 году имел длину 7,4 метра, ширину 2,8 м, высоту 2,9, диаметр прочного корпуса 1,65 и массу 10,5 тонн. Под управлением двух гидронавтов аппарат мог двигаться под водой со скоростью 1,5 узла и погружаться на глубину до 400 метров.

5. Схема проекта:

? нет данных

6. Тактико-технические данные проекта:

	водоизмещение
	масса:	"Шельф" - 3,3 тонны, "Шельф-2 - 10,5 тонн
	скорость хода
	подводная:	"Шельф" - ? узлов, "Шельф-2 - 1,5 узла
	глубина погружения
	рабочая:	"Шельф" - до 300 метров, "Шельф-2" - до 400 метров
	кораблестроительные элементы
	длина:	"Шельф" - ? метров, "Шельф-2" - 7,4 метра
	ширина:	"Шельф" - ? метров, "Шельф-2" - 2,8 метра
	высота:	"Шельф" - ? метра, "Шельф-2" - 2,9 метра
	диаметр ПК:	"Шельф" - ? метра, "Шельф-2" - 1,5 метра
	обитаемость
	экипаж:	"Шельф" - 2 человека, "Шельф-2" - 2 человека

7. Источники:

- Войтов Д.В. "Подводные обитаемые аппараты", АСТ, Астрель, Москва 2002г.
- Королев А.Б. "Водолазание в России от древних времен до наших дней", Издательство ВНИРО, Москва, 2004г.
- Информация с сайта Общественного объединения "Союз инженеров флота"
