Проект 602 "Скат".



1. Количество установок проекта: нет

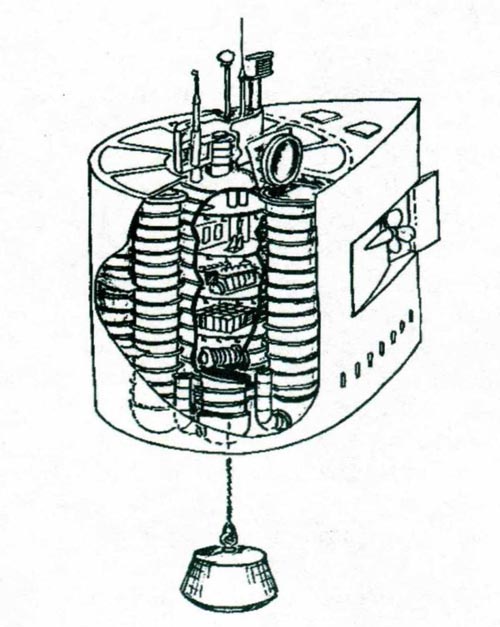

2. Изображение проекта:



Подводные объекты специального назначения. Проект 602 Скат


3. Состав проекта:


Не реализован.


4. История проекта:


В 1964 году разрабатывался проект 602 (шифр «Скат») размещения баллистических ракет УР-100М комплекса Д-8 на погружающейся стартовой установке - ПСУ (ЦКБ-18, главный конструктор С.Н. Ковалев).

ПСУ была спроектирована с ПК в виде вертикального цилиндра с расположенными вокруг ракетными шахтами длиной по 20.7 и диаметром по 2.8 м. Внутри шахт размещены герметичные стаканы-контейнеры длиной 19.3 и наружным диаметром 2.6 м. Габариты ракет УР-100М (создавалась на базе армейской межконтинентальной баллистической ракеты УР-100 (РС-18) стационарного базрования): длина – около 17 м, диаметр – около 2,4 м, стартовая масса – около 44 т. Топливо жидкое, старт – надводный с помощью пороховых стартовых ускорителей, наведение автономное с радиокоррекцией на активном участке траектории.

ПСУ предназначалась для использования во внутренних водных бассейнах и прибрежных районах, в т.ч. в ледовых условиях и при длительном нахождении на грунте.

Дальнейшая разработка ПСУ не осуществлялась из-за необходимости решения ряда вопросов, в т.ч.: доработки ракет УР-100М применительно к условиям использования на ПЛ, создания специального навигационного оборудования, обеспечивающего работу схемы радиоуправления ракетной стрельбой, создания высоконадежного комплекса средств командной радиосвязи, и др. и была прекращена на стадии предэскизного проекта.


5. Схема проекта:


? Нет данных.


6. Тактико-технические данные проекта:


  водоизмещение
  надводное нормальное: 2340 тонн
  скорость хода
  полная надводная: 3,2 узлов
  полная подводная: 2,4 узлов
  экономическая подводная: 1,5 узлов
  дальность плавания (при скорости хода, уз)
  в надводном положении:

770 (3,2) миль
  в подводном положении:

17,0 (2,4), 36 (1,5) миль
  глубина погружения
  предельная: 100 метров
  кораблестроительные элементы
  длина: 18,0 метров
  ширина: 17,1 метра
  высота: 21,3 метра
  осадка: 10,9 метра
  конструктивный тип: двухкорпусная
  вооружение
  тип баллистических ракет: УР-100М
  количество БР: 8
  энергоустановка
  тип: дизель-электрическая с полным электродвижением
  количество х мощность дизелей, л.с.: 1 х 1200 л.с. (типа 1ДЛ42)
  количество х мощность ГЭД, л.с.: 2 х 460 (типа ПГ-117)
  число и тип движтелей: 2 крыльчатых
  число групп АБ х количество элементов: 2 х 112 (изделие 435)
  время непрерывного пребывания под водой
  с обогревом шахт:

113 часов
  без обогрева шахт:

146 часов
  обитаемость
  автономность:

60 (10?) суток
  экипаж:

24 человека

7. Источники:


- "Отечественные подводные лодки. Проектирование и строительство" под общей редакцией академика РАН В.М. Пашина, ЦНИИ им. акад. А.Н. Крылова, Санкт-Петербург, 2004г.
- "История отечественного кораблестроения", т.6, Судостроение, Санкт-Петербург, 1996г.
