Проект 612
1. Количество подводных лодок проекта: нет

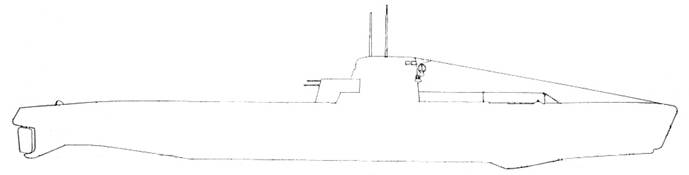

2. Изображение проекта:
3. Состав проекта:
Не реализован.
4. История проекта:
Идея дальнейшего совершенствования малых подводных лодок проекта 96 ("М" XV серии) привела в 1944-1947гг. к разработке проекта 612 (ЦКБ-18, главный конструктор Ф.Ф. Полушкин) - малой подводной лодки водоизмещением около 400 т. с глубиной погружения 125 м, которую планировалось вооружить шестью 533-мм торпедными аппаратами.
В проекте предусматривалась возможность транспортировки ПЛ по железной дороге на специальном транспортере грузоподъемностью 240 т. при соответствующей разгрузке ПЛ.
В 1947 году был изготовлен натурный макет ПЛ. Однако проект не получил дальнейшего развития и не был реализован. Работы по проекту были прекращены из-за худших ТТХ с ДЭУ, в частности, скорости хода и дальности плаваня в подводном положении по сравнению с этими характеристиками у ПЛ с единым двигателем, разрабатываемой по проекту 615.

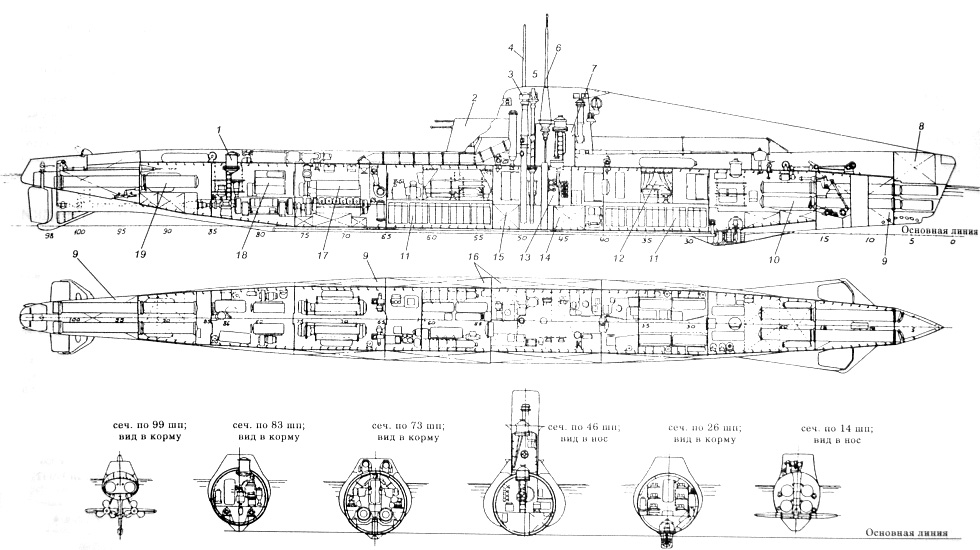

5. Схема проекта:
Укрупненная схема (197 Кб)
1 - входной спасательный люк, 2 - зенитная АУ, 3 - шахта РДП, 4 - радиоантенна, 5 - антенна РЛС, 6 - перископ, 7 - прочная рубка, 8 - цистерна плавучести,
9 - ЦГБ, 10 - носовые ТА клб. 533 мм., 11 - АБ, 12 - жилые помещения, 13 - ЦП, 14 - уравнительная цистерна, 15 - цистерна быстрого погружения,
16 - топливно-балластная цистерна, 17 - дизель, 18 - ГЭД, 19 - кормовые ТА клб. 533 мм.
6. Тактико-технические данные проекта:
| водоизмещение | ||
| надводное нормальное: | 400 тонн | |
| скорость хода | ||
| полная надводная: | 15,5 узлов | |
| полная подводная: | 8,4 узла | |
| в режиме РДП: | 3,0-4,0 узла | |
| экономическая подводная: | 2,0 узла | |
| дальность плавания (при скорости хода, уз) | ||
| в надводном положении при усиленном запасе топлива: | 4000 (8,0) миль | |
| в подводном положении: | 9 (8,4), 170 (2,0) миль | |
| глубина погружения | ||
| рабочая: | 125 метров | |
| кораблестроительные элементы | ||
| длина: | 53 метра | |
| ширина: | 5,0 метра | |
| осадка средняя: | около 3,2 метра | |
| конструктивный тип: | двухкорпусная | |
| вооружение | ||
| 533-мм носовые торпедные аппараты: | 4 | |
| 533-мм кормовые торпедные аппараты: | 2 | |
| общее число торпед: | 6 | |
| тип мин (взамен торпед): | АМД-1000 | |
| спаренная зенитная АУ (число х калибр): | 1 х 25 мм. | |
| энергоустановка | ||
| тип: | дизель-электрическая | |
| количество х мощность дизелей, л.с.: | 2 х 900 л.с. (типа 32Д) | |
| количество х мощность ГЭД, л.с.: | 2 х 370 л.с. | |
| количество валов: | 2 | |
| число групп АБ х число элементов в группе: | 2 х 60 (типа СМУ) | |
| обитаемость | ||
| автономность: | 15 суток | |
| экипаж: | 29 человек | |
7. Источники:
- "Подводные лодки России", т.4, ч.1, ЦКБ МТ «Рубин», Санкт-Петербург, 1996г.
- "Отечественные подводные лодки. Проектирование и строительство" под общей редакцией академика РАН В.М. Пашина, ЦНИИ им. акад. А.Н. Крылова, Санкт-Петербург, 2004г.
- "История отечественного кораблестроения", т.6, Судостроение, Санкт-Петербург, 1996г.
