Проект 628.



1. Количество подводных лодок проекта: нет

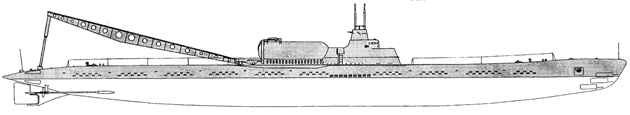

2. Изображение проекта:





3. Состав проекта:



Не реализован.



4. История проекта:



В начале 50-х годов ОКБ-52 (ныне НПО машино­строения) была разработана модификация авиацион­ного самолета-снаряда (С-С) «10Х» для использования с наземных и ко­рабельных пусковых установок - С-С «10ХН». Моди­фицированный С-С отличался от С-С «10Х» увеличен­ной до 3,3 т стартовой массой, наличием стартовых пороховых ракетных двигателей, складывающимися при хранении консолями крыла и др.

Для проведения экспериментальных стрельб С-С «10ХН» с ПЛ было решено переоборудовать большую ПЛ Б-5 типа К XIV серии в связи с чем ЦКБ-18 в 1952-1953 гг. разрабатывало проект 628 (шифр ком­плекса приборов и устройств, связанных с размеще­нием и обслуживанием С-С на ПЛ - «Волна»).

Согласно проекту, на палубе надстройки ПЛ за ограждением рубки предусматривалась установка прочного цилиндрического контейнера и стартового устройства. Контейнер в кормовой части имел от­кидывающуюся вниз крышку, а в носовой - прочную переборку, в которой был люк для входа личного состава в контейнер. В контейнере, помимо С-С, раз­мещался коммутационный пульт, переносные пуль­ты проверки сети стартового устройства и пр. Стар­товое устройство размещалось в ДП корабля и вклю­чало подъемную стартовую ферму длиной ок.30 м с ме­ханизмами подъема на угол старта (14° к горизонту), а также механизмы подачи С-С из контейнера на стартовую ферму.

Пост управления стартом С-С размещался в ЦП и был оборудован гироскопическим прибором, обес­печивающим включение цепи старта в пределах уг­лов крена ПЛ ± 30° и дифферента 0-4°.

В проекте было показано, что размещение на ПЛ С-С «10ХН» с оборудованием, обеспечивающем его хранение и стрельбу, может быть произведено за счет снятия с корабля запасных торпед, демонтажа артиллерийского и минного вооружения, частично судовых устройств в кормовой части ПЛ, а также за счет уменьшения судовых запасов,

Технический проект 628 был выполнен ЦКБ-18 в объеме, необходимом для решения поставленной зада­чи, однако в связи с прекращением работ по комплексу "Волна", переоборудование ПЛ типа К XIV серии в эк­спериментальную ракетную ПЛ не проводилось.

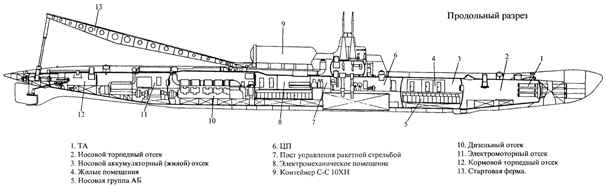

5. Схема проекта:







6. Тактико-технические данные проекта:



Водоизмещение нормальное, м.куб                ок. 1500

Длина наибольшая, м.                                     97,8

Ширина наибольшая, м.                                  7,4

Осадка средняя, м.                                         ок. 4,0

Запас плавучести, %                                       41

Архитектурно-конструктивный тип                    двухкорпусный

Глубина погружения, м.                                   100

Энергетическая установка:

- тип                                                    дизель-электрическая

- тип дизелей                                       9ДКР 51/55

- число х мощность дизелей, л.с.        2 х 4200

- тип вспомогательного дизеля 38К8

- тип дизель-генератора                       ПГ84/42

- число х мощность ДГ, л.с.                 1 х 540

- тип ГЭД                                             ПГ-11

- число х мощность ГЭД, л.с.              2 х 1200

- число гребных валов                         2

- тип АБ                                               свинцово-кислотная С

- группы АБ х элементов в группе        2 х 120

Скорость хода, уз:

- наибольшая надводная                     22,5

- наибольшая подводная                     10,3

- экономическая подводная                 3,0

Дальность плавания (при скорости хода, уз), мили:

- надводная                                         3330 (9,0)

- подводная                                         10,3 (10,3) или 175 (3,0)

Вооружение:

Ракетное:

- тип комплекса С-С                             «10ХН» («Волна»)

- боекомплект С-С                                1

- размещение С-С на ПЛ                      в стационарном, горизон­тальном контейнере на палубе надстройке за ограждением рубки.

- вид старта                                         надводный, со стартовой фермы под углом 14° к горизонту.

Торпедное:

- число х калибр носовых ТА, мм.        6 х 533

- число х калибр кормовых ТА, мм.      2 х 533

- торпедный боезапас                          8



7. Источники:



- А.Н. Гусев «Подводные лодки с крылатыми ракетами» С-Петербург «Галея Принт» 2000.
