Проект 660.

1. Количество подводных лодок проекта: нет

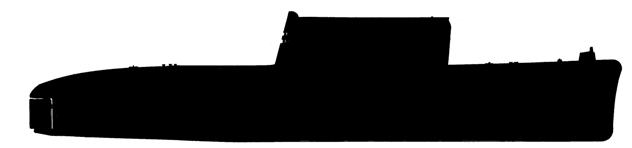

2. Изображение проекта:

3. Состав проекта: (не реализован)

4. История проекта:

В 1957 году ГУК ВМФ поручило ЦКБ-18 разработку предэскизного проекта 660 океанской подводной лодки с ракетным вооружением и энергетической установкой с единым двигателем на базе использования надперекиси натрия (продукт Б-2). В состав энергетической установки входило два дизеля Д43 Коломенского завода мощностью по 4000 л.с. (при работе по замкнутому циклу 3200 л.с.), вспомогательный дизель-генератор ДБ-69 мощностью 120 л.с., гребной электродвигатель экономического хода мощностью 90 л.с., серебряно-цинковая аккумуляторная батарея типа 120 СУ (две группы по 152 элемента).

Подводная лодка проектировалась двухкорпусной, двухвальной, водоизмещением 3150 т. Наибольшая длина составляла 82,9 м, ширина — 9,8 м, осадка — 7,78 м, запас плавучести — 27%, глубина погружения 300 м, наибольшая скорость в надводном положении — 15 уз, в подводном положении — 15 уз, дальность плавания ею — 50 миль, дальность плавания экономической подводной скоростью 2,5 уз — 2800 миль, автономность 70 суток, экипаж 74 человек.

Вооружение составляли три ракеты Р-13, четыре носовых 533-мм и четыре кормовых 400-мм торпедных аппарата. Система сжатого воздуха была спроектирована на давление 400 кгс/см².

Проект 660 разрабатывался в группе главного конструктора А.С. Кассациера.

Несмотря на высокие проектные тактико-технические элементы проекта 660 в августе 1958 года работы по нему прекратили в связи с развертыванием проектирования подводных лодок с атомными энергетическими установками.

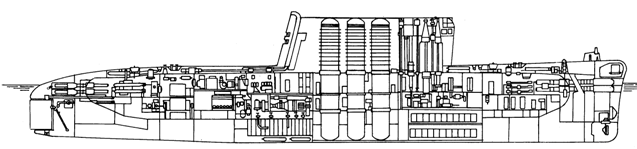

5. Схема проекта:

6. Тактико-технические данные проекта:

водоизмещение                                              3150 т

наибольшая длина                                          82,9 м

ширина                                                           9,8м

осадка                                                            7,78м

запас плавучести                                            27%

глубина погружения                                        300 м

V макс. в надводном положении                     15 уз

V макс. в подводном положении                     15 уз

дальность плавания в ПП V макс.                   50 миль

дальность плавания в ПП V экон. (2,5 уз)        2800 миль

автономность                                                  70 суток

экипаж                                                            74 человека

вооружение:

ракетное                                              три ракеты Р-13

торпедное                                           4 х НТА 533-мм и 4 х КТА 400-мм.

7. Источники:

- Ильин В.Е., Колесников А.И. "Подводные лодки России:Иллюстрированный справочник", Астрель, АСТ, Москва, 2002г.
- "Отечественные атомные подводные лодки", Техника и Вооружение, 05-06.2000г.
- Широкорад А.Б. "Оружие отечественного флота", Минск Харвест, Москва АСТ, 2001г.
- Баданин В.А. "Подводные лодки с единым двигателем", Гангут, Санкт-Петербург, 1998г.
- "История отечественного судостроения", т.5., Санкт-Петербург, 1996г.
