Проект 947



1. Количество подводных лодок проекта: нет


2. Изображение проекта:

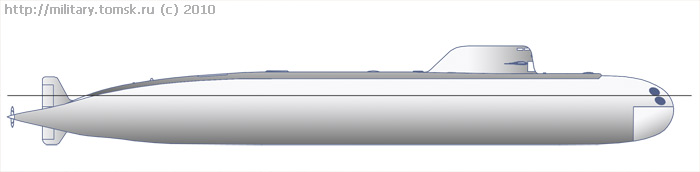

Подводная лодка проекта 947

Гипотетический внешний вид ПЛ проекта 947 ((с) military.tomsk.ru 06.03.2010г.)



3. Состав проекта:


Не реализован.


4. История проекта:


Проект большой неатомной подводной лодки ("Б"). Разработка предэскизного проекта велась под руководством Е.В. Крылова в ЦКБ "Лазурит" (СКБ "Судпроект") в 1971 г. Основная цель предэскизного проекта - проработка ТТХ неатомной ПЛ с ЭХГ водородно-кислородного типа. После разработки предэскизного проекта работы над ПЛ проекта 947 были прекращены. На ограждении рубки предполагалось размещение рубочных горизонтальных рулей (возможно, впервые в отечественном ВМФ на неракетной ПЛ). В системе ЭХГ предполагалось использование 160 тонн кислорода, хранящегося в специальных ёмкостях при температуре -183 град.С и с давлением 1 кг/кв.см и 20 тонн водорода, хранящегося в интерметаллидных соединениях.


5. Схема проекта:


? Нет данных.


6. Тактико-технические данные проекта:


  водоизмещение
  подводное: 4380 тонн
  скорость хода
  подводная: 18,0 узлов
  подводная при экономическом ходе: 5,0 узлов
  надводная: 12,0 узлов
  дальность плавания (при скорости хода, уз)
  подводная:

90 (18,0) миль или 5000 (5,0) миль (скорее всего под РДП)
  глубина погружения
  предельная: 400 метров
  кораблестроительные элементы
  длина: 105 метров
  ширина: 10,8 метров
  осадка средняя: 6,6 метров
  конструктивный тип: двухкорпусная
  вооружение
  533-мм носовые торпедные аппараты: 6 шт.
  общее число торпед: 18 шт.
  энергоустановка
  гребные электродивгатели: 2 х ПГ-102 мощностью по 4000 л.с.
  гребные электродивгатели экономического хода: 2 х ПГ-116-2 мощностью по 290 л.с.
  дизель-генератор: 1 х ДГР-500 с РДП мощностью 500 л.с. при 1500 об/мин
  электрохимический генератор: 1 х ЭХГ с криогенным кислородом и интерметаллидным водородом выходной мощностью 1040 кВт
  вспомогательные источники: 4 группы по 112 шт свинцово-кислотных аккумуляторов 426-П
  обитаемость
  автономность:

41 сутки
  экипаж:

52 человека

7. Источники:


- Постнов А. "Конструкторы-подводники" , Красный сормович, №45, 2008г.
- Статья "Проект 947" с сайта http://militaryrussia.ru.
