Подводные лодки. Проект 673

Проект 673 (12 вариантов)

1. Количество подводных лодок проекта: нет

2. Изображение проекта:

реконструкция одного из вариантов без ограждения выдвижных устройств

3. Состав проекта:

Не реализован.

4. История проекта:

Предэскизный проект 673 был разработан в 1960 году в ЦКБ-112 (главный конструктор А.И. Аменицкий). Целью проекта являлось определение возможности создания малой АПЛ водоизмещением около 1500 куб.м. и выбор тпа АЭУ.

Прорабатывались три направления по проекту: создание подводной лодки водоизмещением около 1500 куб.м. (тип "М" - 4 варианта), с несколько большим водоизмещением (тип "Б" - 8 вариантов) и с более высокой скоростью хода (до 40 узлов). В проработках было получено водоизмещение от 1500 до 2450 куб.м, скорость полного подводного хода от 35 до 40 узлов, мощность АЭУ 25000-40000 л.с.

Семь вариантов АПЛ были выполнены без ограждения выдвижных устройств. Один вариант был двухвальный, остальные - одновальные. Также был предложен ряд оригинальных конструктивных решений. Все материалы проекта 673 были переданы в январе 1961 года в СКБ-143 для использования в работе над другими проектами АПЛ.

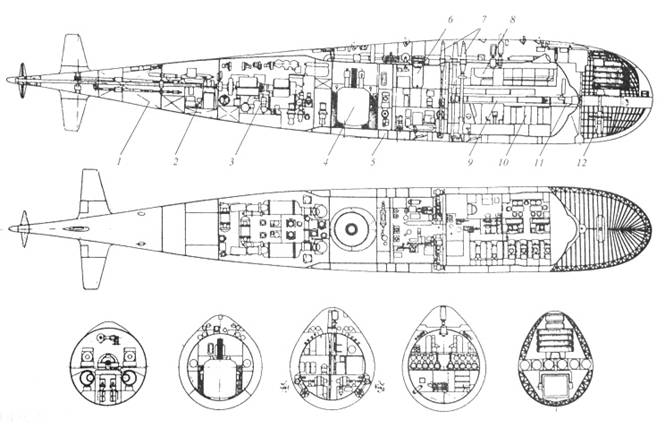

5. Схема проекта:

Укрупненная схема (154 Кб)

1 - ЦГБ, 2 - вспомогательные механизмы, 3 - отсек ПТУ, 4 - отсек ППУ, 5 - прочные цистерны, 6 - выдвижная прочная рубка, 7 - подъемно-мачтовые устройства, 8 - ГКП, 9 - запасная торпеда, 10 - жилые помещения, 11 - ТА, 12 - носовые антенны ГАК.

6. Тактико-технические данные проекта (по заданию на конкурс):


	скорость хода
	полная подводная:	около 35,0 узлов
	глубина погружения
	предельная:	400 метров
	вооружение
	533-мм торпедные аппараты:	6
	общее число торпед:	12-18
	обитаемость
	автономность:	50-60 суток

7. Источники:

- "Отечественные подводные лодки. Проектирование и строительство" под общей редакцией академика РАН В.М. Пашина, ЦНИИ им. акад. А.Н. Крылова, Санкт-Петербург, 2004г.
- "История отечественного кораблестроения", т.6, Судостроение, Санкт-Петербург, 1996г.
- Изображение с коробки сборной модели подводной лодки проекта 673 (компания "МикроМир")
