Подводный аппарат "МАИ-3".
Улучшенный вариант - подводный аппарат "МАИ-7".

1. Количество аппаратов проекта: 1

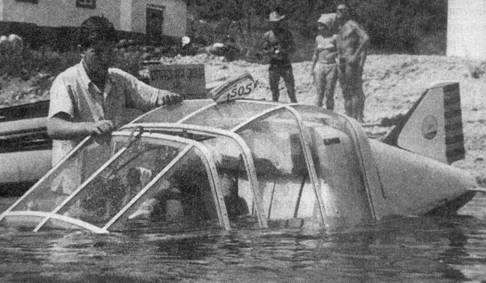

2. Изображение проекта:

3. Состав проекта:

4. История проекта:

Коллектив студенческого конструкторского бюро "Океан" Московского авиационного института длительное время занимался разработкой подводных носителей легководолазов. За несколько лет было создано несколько вариантов таких аппаратов и проведены их всесторонние испытания. Почти все они в свое время демонстрировались на ВДНХ СССР и были отмечены золотыми, серебряными и бронзовыми наградами. Некоторые побывали на международных выставках в Болгарии, на Кубе, в США и Италии.

Начало серии подводных аппаратов положил разработанный в 1964 году (правда, еще не в СКБ — его тогда еще не существовало) подводный планер МАИ-2. Своего двигателя он не имел, а следовал на буксире за траулером, при этом «пилот» мог вести наблюдения за тралом и определять эффективность его работы. Естественным продолжением этой тематики стала подводная мини-лодка МАИ-3, построенная СКБ через 8 лет (1972 год ?). На ней были практически все присущие «мокрым» подводным аппаратам органы управления, приводилась она в движение электромоторами и могла транспортировать двух человек. Испытания лодки на Черном море и в Тихом океане показали ее хорошие эксплуатационные качества, но в то же время выявились и некоторые недоработки. В частности, расположение водителя и пассажира рядом друг с другом не давало возможности уменьшить мидель лодки, создающий значительное сопротивление движению, что сказывалось на скорости и на дальности хода, да и система управления оставляла желать лучшего.

Такие аппараты не имеют прочного корпуса и применяются только на водолазных глубинах. Расходы на их строительство сравнительно невысоки. «Мокрые» аппараты могут перевозить водолазов, снаряжение и обеспечивать снабжение на месте работ воздухом и электроэнергией. МАИ-3 применялся как вспомогательное средство для наблюдения и измерений во время работ с подводной лабораторией «Черномор». Глубина погружения МАИ-3 - 40 метров.

СКБ продолжило работы по совершенствованию своих аппаратов. В дальнейшем был создан ПА МАИ-7 (усовершенствованный вариант МАИ-3) и достаточно совершенный ПА "Шельф-001", который с большим успехом демонстрировался на проходившей в 1978 году Центральной выставке НТТМ-78.

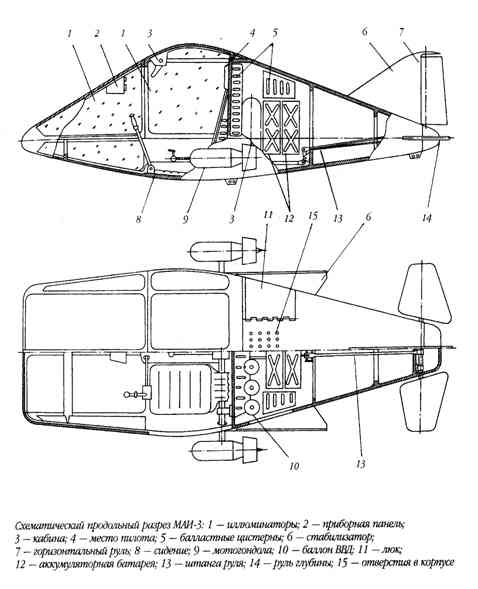

5. Схема проекта:

6. Тактико-технические данные проекта:

	масса
	полная:	300 кг
	скорость хода
	подводная:	3,0 узла
	глубина погружения
	рабочая:	до 40 метров
	кораблестроительные элементы
	длина:	3,10 метра
	ширина:	1,40 метра
	высота:	1,00 метр
	энергоустановка
	электрическая
	обитаемость
	экипаж:	2 человека

7. Источники:

- Войтов Д.В. "Подводные обитаемые аппараты", АСТ, Астрель, Москва 2002г.
- Диомидов М.Н., Дмитриев А.Н. "Покорение глубин".
- Над шельфом - "Шельф", "Моделист-Конструктор", 1978, №9.
