Проект большой подводной лодки типа "Г-1"

Проект подводной лодки типа «Г-1»

(проект фирмы «Голланд»).

1. Количество подводных лодок проекта: нет (план 28)

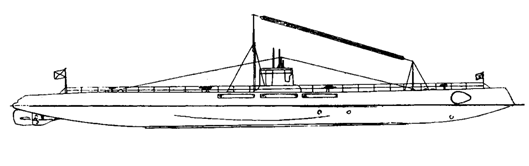

2. Изображение проекта:

3. Состав проекта:

Не реализован.

4. История проекта:

Проект разработан на основе "Технических условий для проектирования лодки первой очереди судостроительной программы 1915г.", созданных Частью подводного плавания Главного Управления Кораблестроения и утвержденных 28 апреля 1915 г.

На конкурсе в мае 1915 г. проект фирмы Голланд, представленный заводом "Ноблесснер", занял, наряду с проектами И.Г. Бубнова и фирмы "Фиат Сан-Джорджио" (Италия), первое место. В соответствии с заключенными в мае 1916 г. контрактами на постройку ПЛ первой очереди, десять ПЛ по проекту "Голланда" ("Г-1" - "Г-10") было заказано заводу "Ноблесснер" (г. Ревель), четыре ("Г-11" - "Г-14") - заводу "Руссуд" (г.Николаев). В течение второй половины 1916 г. заводы "Ноблесснер" и "Руссуд" получили контракты еще на 14 ПЛ этого типа. Цена за 1 ПЛ была определена в 4 млн. руб. Фирма Голланда известила правление "Ноблесснера", что при постройке ею сразу 28 ПЛ цена может быть снижена до 2 млн. 615 тыс. руб. "Ноблесснер" и трест "Наваль-Руссуд" (объединение заводов "Общество Николаевских заводов и верфей" и "Руссуд") перезаказали изготовление частей ПЛ фирме Голланд, с тем, чтобы осуществлять у себя только сборку.

Согласно первоначальным техническим условиям на проектирование, предусматривалось, что ПЛ должна иметь запас плавучести около 20%, высота мостика над ГВЛ - 3,6 м, уд. масса дизелей не мене 40 кг/л.с, дальность плавания надводным эк. ходом 10 узлов - 3000 миль, скорость полного надводного хода - 16 узлов, ЭУ в подводном положении должна обеспечивать 9 узлов в течение 2,5 час и дальность плавания 100 миль при скорости 5 узлов. Экипаж - 49 чел. Вооружение: 2 носовых и 2 кормовых трубчатых ТА, десять ТА системы Джевецкого, одно 75-мм укороченное орудие (50 снарядов) и 2 пулемета. Было выставлено требование равнопрочности водонепроницаемых переборок и ПК, сохранение плавучести и остойчивости при затоплении одного отсека. Время продувания ЦГБ - 30 сек. Запас ВВД (200 атм.) - не менее 5,7 м. куб. Управление рулями из ЦП. Наличие 2 магнитных компасов и 1 гирокомпаса.

В мае 1915 г. из-за возражений минного отдела ГУК и требования усилить артвооружение, проект был откорректирован и заново рассмотрен в начале 1916 г. Торпедное вооружение составило 4 носовых, 2 кормовых и 4 траверзных трубчатых ТА, а также 6 бортовых ТА системы Джевецкого усиленной конструкции. Артиллерийское вооружение - два укороченных 75-мм орудия, способных вести огонь по самолетам, с боезапасом 50 снарядов на орудие и "с возможностью быстрой уборки под верхнюю площадку", а также три пулемета.

Окончательно водоизмещение ПЛ составило 952/1260 т. Запас топлива - 69 т, смазочного масла - 7 т, пресной воды -4,15т. Запас ВВД- 10м.куб. Начальная метацентрическая высота в надводном положении - 0,34 м, в подводном - 0,6 м.

В конце 1916 г. артиллерийское вооружение было решено усилить, установив 2 х 100-мм орудия и 1 х 57-мм зенитное орудие.

В 1917 г. успешная реализация программы строительства была нарушена, а в первой половине 1918 г. было принято решение о полном прекращении финансирования и постройки ПЛ программы 1915 года.

5. Тактико-технические данные проекта:

Водоизмещение, т:

- надводное 952

- подводное 1260

Длина наибольшая, м. 80

Ширина корпуса, м. 6,9

Осадка средняя, м. 4,12

Запас плавучести, % ок. 32

Архит.-конструкт, тип двухкорпусной

Глубина погружения (предел.), м. 45,8

Материал корпуса сталь

Автономность, сут. 15

Время непр. пребывания под водой, час. 24

Экипаж, чел. ок. 50

Энергетическая установка:

- тип дизель-электрическая

- тип двигателей надводного хода дизели

- число х мощность двиг. НХ, л.с. 4 х 550

- тип двигателей подводного хода электромотор

- число х мощность двиг. ПХ, л.с. 2x350

- число гребных валов 2

Скорость хода, уз.:

- наибольшая подводная 9

- наибольшая надводная 16

Дальность плавания, мили (при скорости хода, уз.):

- подводная 22,5(9)

- надводная 1200(16)

Вооружение:

Торпедное:

- калибр ТА, мм. 450

- число трубчатых носовых ТА 4

- число трубчатых кормовых ТА 2

- число трубчатых траверзных ТА 4

- число ТА сист. Джевецкого 6

- общее число торпед 20

Артиллерийское:

- число х калибр АУ, мм. 2 х 100, 1 х 57

Средства наблюдения и связи:

- 2 перископа

- выносной прожектор диаметр. 30-35 см

- радиостанция с дальностью действия более 100 миль

- прибор звукоподводной связи системы Фессендена

6. Источники:

- Ю.И. Александров «Отечественные подводные лодки до 1918 года» ВТС «Бастион» №6 2002г.
