Проект эскадренной подводной лодки Общества Николаевских заводов и верфей (1917г).



1. Количество подводных лодок проекта: нет


2. Изображение проекта:

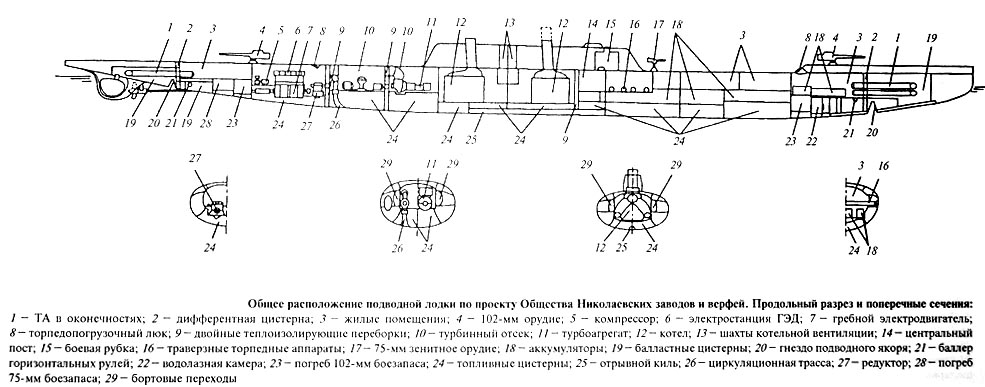

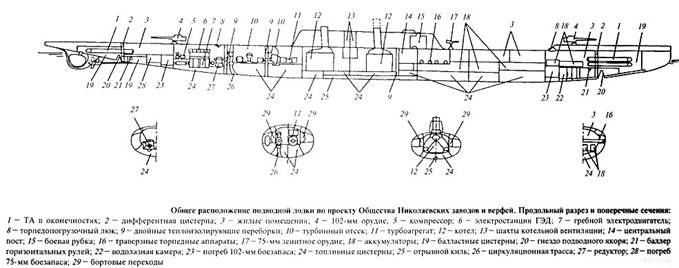

Укрупненный чертеж (115,1 Кб)


3. Состав проекта:


Не реализован.


4. История проекта:



В 1916 году ГУК были разосланы предложения принять участие в конкурсе проектов эскадренной ПЛ с паротурбинно-электрической энергетической установкой. В марте 1917 года проектные материалы поступили от Общества Николаевских заводов и верфей и еще двух заводов. Однако проектам не суждено было осуществиться - летом 1917 года поступило указание Временного правительства о резком сокращении кораблестроительных программ, а затем грянула революция, которая поставила крест на строительстве новых кораблей в России на долгих десять лет.


5. Тактико-технические данные проекта:

  водоизмещение
  надводное: 1975 тонн
  подводное: около 3140 тонн
  скорость хода
  наибольшая надводная: 25 узлов
  наибольшая подводная: 10 узлов
  дальность плавания (при скорости хода, уз)
  в надводном положении:

1500 (25) миль, 2750 (20) миль
  в подводном положении:

25 (10) миль, 100 (5) миль
  глубина погружения
  рабочая: 50 метров
  кораблестроительные элементы
  длина: 109,2 метра
  ширина: 9,2 метра
  осадка: 3,9 метра
  конструктивный тип: однокорпусная
  вооружение
  450-мм носовые торпедные аппараты: 4
  450-мм кормовые торпедные аппараты: 2
  450-мм траверзные торпедные аппараты: 4
  число мин заграждения: 10
  число х калибр артустановок, мм: 2 х 102, 1 х 75 (зенитное)
  энергоустановка
  тип: паротурбинная электрическая
  количество х мощность турбин, л.с.: 2 х 7500 л.с.
  количество х мощность ГЭД, л.с.: 2 х ... л.с.

6. Источники:


- "Отечественные подводные лодки. Проектирование и строительство" под общей редакцией академика РАН В.М. Пашина, ЦНИИ им. акад. А.Н. Крылова, Санкт-Петербург, 2004г.
