Проект малой подводной лодки для Балтийского моря инженера Л.М. Мациевича



1. Количество подводных лодок проекта: нет

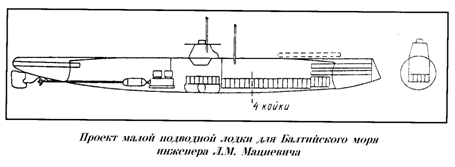

2. Изображение проекта:




3. Состав проекта:


Не реализован.


4. История проекта:



Проект разработан в соответствии с заданием "Элементы малой ПЛ для Балтийского моря", подготовленным Морским Генеральным Штабом и утвержденным 1 декабря 1908 г.

Время погружения ПЛ - 2 мин, всплытия - 6 мин. Метацентрическая высота в надводном положении 0,11 - 0,14 м, в подводном 0,11-0,15 м. Проектант - Л.М. Мациевич.


5. Схема проекта:


? Нет данных.


6. Тактико-технические данные проекта:


Водоизмещение, т:

- надводное                                                      96

- подводное                                                      121

Длина,  м.                                                                     25,9

Ширина корпуса, м.                                                      3,05

Осадка, м.                                                                    1,93

Запас плавучести, %                                                    26

Архит.-конструкт, тип                                                    однокорпусн. С ЦГБ и ДЦ в оконечностях

Глубина погружен.(предельн.), м.                                 91,5

Автономность, сут.                                                       4

Время непрерывного пребывания под водой, час          16

Энергетическая установка:

-  тип                                                                ДВС-электрическая

-  число х мощность установки НХ, л.с.             1x150

-  тип установки подводного хода                      электромотор

-  число х мощность двигателей ПХ, л.с.           1х140

-  число гребных валов                                     1

Скорость хода. уз.:

- наибольшая подводная                                  8

- наибольшая надводная                                  10

- экономическая подводная                              4

- экономическая надводная                              7

Дальность плавания, мили (при скорости хода, уз.):

-  подводная                                                     300(10), 550(7)

-  надводная                                                     40-50(8), 140-160(4)

Вооружение:

Торпедное:

-  калибр ТА, мм.                                              450

-  число носовых трубчатых ТА.                        2

-  число кормовых трубчатых ТА.                      1

-  общее число торпед                                      6

Средства наблюдения                                                  2 перископа





7. Источники:



- Ю.И. Александров «Отечественные подводные лодки до 1918 года» ВТС «Бастион» №6 2002г.
