Малая прибрежная ПЛ завода "Новое Адмиралтейство"

Проект малой прибрежной подводной лодки

Завода "Новое Адмиралтейство"

1. Количество подводных лодок проекта: нет

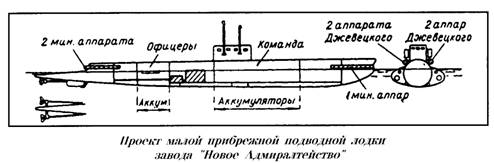

2. Изображение проекта:

3. Состав проекта:

Не реализован.

4. История проекта:

Проект разработан в соответствии с заданием на проектирование ПЛ от 18 января 1908 г., раздел 1 - "Лодка прибрежная". По заключению Отдела подводного плавания Морского Технического Комитета легкий наружный корпус ПЛ имел очень тонкую обшивку (прочный - 7 мм, расстояние между шпангоутами 0,46 м, легкий - 3 мм, при том же расстоянии между шпангоутами). К недостаткам отнесены также наличие только кормовых ГР, большой разнос и незащищенность ГВ. Заявленные продолжительность и цена постройки: 24 месяца, 635 тыс. руб. Проектант И.А. Гаврилов.

5. Схема проекта:

? Нет данных.

6. Тактико-технические данные проекта:

Водоизмещение, т:

- надводное 185

- подводное 260

Длина наибольшая, м. 36,6

Ширина наибольшая, м. 5,36

Осадка средняя, м. 1,83

Запас плавучести, % 10,5

Архит.-конструкт. Тип однокорпусн. с булями

Глубина погружения

(рабочая), м. 30

Материал корпуса(прочный/легкий) (толщина, мм) сталь(7/3)

Автономность, сут. 6

Энергетическая установка:

- тип ДВС-электрическая

- тип двигателей надводного хода керосиновые моторы

- число двигателей надводного хода 2

- тип двигателей подводного хода электромоторы

- число двигателей подводного хода 2

- число гребны валов 2

Скорость хода, уз.:

- наибольшая подводная 8

- наибольшая надводная 10

Дальность плавания, мили (при скорости хода, уз.):

- подводная 100(4)

- надводная 500(7)

Вооружение:

Торпедное:

- калибр ТА, мм. 450

- число носовых трубчатых ТА 1

- число кормовых трубчатых ТА 2

- число палубных ТА 4

Средства наблюдения 2 перископа

7. Источники:

- Ю.И. Александров «Отечественные подводные лодки до 1918 года» ВТС «Бастион» №6 2002г.
