Проект малой прибрежной подводной лодки для Балтийского моря

(проект Путиловского завода, вариант 1)

Информация о вариантах 2 и 3.

1. Количество подводных лодок проекта: нет

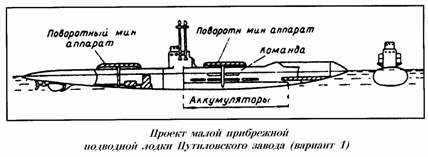

2. Изображение проекта:

3. Состав проекта:

Не реализован.

4. История проекта:

Проект разработан в соответствии с заданием на проектирование ПЛ от 18 января 1908 г., раздел 1 - "Лодка при­брежная".

Метацентрическая высота в надвод­ном положении 2,36 м. Время всплытия 6 мин., погружения - 3 мин. Заявленная цена за 1 ПЛ - 600 тыс. руб.

Путиловский завод представил на конкурс еще два варианта ПЛ (вариант 2 и вариант 3), отличающиеся главными размерениями, скоростями хода, временами всплытия и погружения, глубиной погружения.

ПЛ по варианту 2 : водоизмещение 107/135 т, главные размерения: 34,7 х 3,05 х 1,83 м, вооружение - 1 носовой трубчатый и 2 бортовых (поворотных) ТА, ЭУ - 2 керосиновых двигателя надводного хода и 2 электромотора подводного хода. Метацентрическая высота в надводном положении - 2,36 м.

ПЛ по варианту 3 : водоизмещение 135/155 т, главные размерения: 44,2 х 3,65 х 1,83 м, вооружение - 1 носовой и 2 кормовых трубчатых ТА, 2 поворотных (бортовых) ТА. Метацентрическая высота в надводном положении около 0,3 м, ЭУ -2 керосиновых и 2 электрических мотора.

5. Схема проекта:

? Нет данных.

6. Тактико-технические данные проекта:

Водоизмещение, т:

- надводное                                          100

- подводное                                          128

Длина наибольшая,  м.                                     36,6

Ширина корпуса, м.                                          2,74

Осадка средняя, м.                                          1,83

Запас плавучести,  %                                       28

Архит.-констр. Тип                                            полуторакорпусн. с двумя переборками

Глубина погружения (рабочая), м.                     30,5

Автономность, сут.                                           6

Время непрерывного пребывания

под водой, час                                                 24

Энергетическая установка:

-  тип                                                    ДВС-электрическая

-  тип двигателей надводного хода        керосиновые моторы

-  число  двигателей надводного хода   1

-  тип двигателей подводного хода        электромоторы

-  число двигателей подводного хода    1

-  число гребных валов                         1

Скорость хода, уз.:

- наибольшая подводная                      8

- наибольшая надводная                      10

Дальность плавания, мили:

- подводная                                          100

- надводная                                          500

Вооружение

Торпедное:

-  общее число х калибр ТА, мм.           3 х 450

-  число носовых трубчатых ТА             1

-  число палубных ТА                            2

-  общее число торпед                          3

Средства наблюдения                                      2 перископа



7. Источники:



- Ю.И. Александров «Отечественные подводные лодки до 1918 года» ВТС «Бастион» №6 2002г.
