Тип «IXC/40» (Германия).



1. Количество подводных лодок проекта: 87

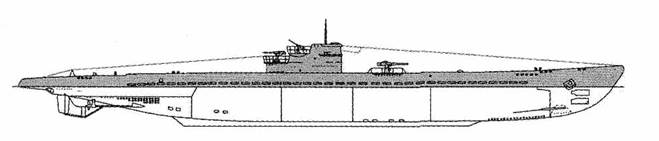

2. Изображение проекта:


тип IXC/40

Вариант 1941 года


3. Состав проекта (в составе ВМФ СССР):



Наименование корабля

Заводской номер

Даты

Примечания

закладки

спуска

вступления в строй

 ГЕРМАНИЯ: Гамбург. Deutsche Werft AG (41).

1

 U-1231

394

31.03.1943

18.11.1943

09.02.1944

 05.1945 пер. N-25
 13.02.1946 пер. Н-26
 09.06.1949 пер. Б-26
 17.08.1953 пер. КБП-53
 27.12.1956 пер. УТС-23



4. История проекта:


Океанские ПЛ для действий в отдаленных районах. Проект разработан на основе крейсерских ПЛ типа U-81U-86 периода Первой мировой войны с применением решений, заложенных в проект I серии. Двухкорпусные, минимальное время погружения 35 с. Вместе с тем, большие размеры делали эти ПЛ менее маневренными и медлительными в подводном положении.

Лодки этого типа являлись усовершенствованным типом IXC. Отличались слегка увеличенными размерами, более высокой надводной скоростью и большим водоизмещением. Так же как и их предшественники являлись развитием типа IXB, отличались увеличенной мореходностью (из-за возможности взять на борт большее количество топлива). Могли нести 44 мины типа ТМА или 66 мин типа ТМВ (вместо торпед, кроме U-103, U-124, U-505 и U-524, у которых оборудование для постановок отсутствова­ло). Все лодки серии отличало наличие трех перископов. С конца 1942 г. началось усиление зенитного вооружения. 37-мм автомат переносился с палубы на специальную платформу — "Wintergarten" позади рубки (под которой хранились две дополнительные торпеды); вместо 1x1 20-мм автомата стали устанавливать 2x1 или 2x2; 105-мм орудие снималось. Со второй половины 1943 г. ПЛ оборудовались "шнорхелем".

Модификация IXC/40 оснащалась улучшенным радиоэлектронным оборудованием, а на последних лодках этой подгруппы для сокращения времени погружения срезался палубный настил. Всего было заказано 134 единицы типа IXC/40, но в середине 1943 г., в связи с моральным устареванием проекта и развертыванием массового строительства ПЛ XXI серии, часть заказов аннулировали. U-882, U-890, U-891 были уничтожены у достроечных стенок после спуска на воду.

После раздела Германского флота ПЛ U-1231 досталась Великобритании, затем была передана СССР.


5. Схема проекта:


? Нет данных


6. Тактико-технические данные проекта:


водоизмещение            надводное                                -           1120 т

                                    подводное                                -           1545 (1257?) т

скорость                       в надводном положении           -           19 узлов

                                    в подводном положении           -           7,3 узлов

дальность плавания      в надводном положении           -           13850 (10) миль

                                    в подводном положении           -           63 (4) миль

экипаж                                                                         -           48-56 человек

размерения                                                                  -           76,76х6,86х4,67 м

силовая установка        дизель-электрическая               -           4400/1000 л.с.

вооружение                  НТА                                          -           4 шт.

                                    КТА                                          -           2 шт. (общий боезапас - 22 торпеды)

                                    орудие 105 мм                          -           1 шт.

                                    автомат 37 мм                           -           1 шт.

                                    автомат 20 мм                           -           1 шт.

                                    мины (ТМА)                              -           44 шт. (вместо торпед)

                                    мины (ТМВ)                              -           66 шт. (вместо торпед)

глубина погружения                                                      -           до 230 (200?) м


7. Источники:


- Патянин С.В., Нагирняк В.А. "Корабли Второй мировой войны. ВМС Германии. Часть 2", МК, №10, 2005г.
- Тарас А.Е. "Подводные лодки второй мировой войны 1939-1945", Харвест, Минск, 2004г.
- Справочная информация с сайта "U-boat.net".
