Тип «VIIC/41» (Германия).
1. Количество подводных лодок проекта: 88+3(недостроено)+ 148(заказаны механизмы)

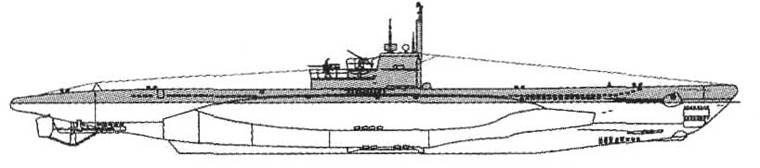

2. Изображение проекта:
вариант 1944 года
3. Состав проекта (в составе ВМФ СССР):
|
№ |
Наименование корабля |
Заводской номер |
Даты |
Примечания |
||
|
закладки |
спуска |
вступления в строй |
||||
|
ГЕРМАНИЯ: Киль. Верфь "Германия" (Germaniawerft) (3). |
||||||
|
1 |
701 |
23.09.1943 |
22.06.1944 |
29.07.1944 |
13.02.1946 пер. в Н-24 |
|
|
ГЕРМАНИЯ: Фленсбург. "Flensburger Schiffsbau" (8). |
||||||
|
2 |
498 |
30.07.1943 |
11.07.1944 |
13.09.1944 |
13.02.1946 пер. в Н-25 | |
4. История проекта:
Тип VIIC/41 являлся слегка измененной версией успешного типа VIIC и имел в основном те же характеристики. Вооружение так же не отличалось. Основным различием являлась прочность корпуса - увеличение толщины корпуса до 21,5 мм позволило довести рабочую глубину погружения до 120 м, а предельную — до 250 м. Также были облегчены механизмы (чтобы компенсировать увеличение веса корпуса). Вместо торпед ПЛ могли принимать 24 мины ТМА или 36 мин ТМВ. На последние ПЛ серии VIIC/41 оборудование для минных постановок не устанавливалось. К концу войны стандартное артиллерийское вооружение ПЛ VII серии состояло из 1x1 37-мм и 2x2 20-мм автоматов. С начала 1944 г. ПЛ стали оснащать "шнорхелем". В строй вступили 88 ПЛ типа VIIC/41, а 3 не были достроены и не вошли в состав флота (заключено 323 контракта на постройку ПЛ и для 239 ПЛ были заказаны механизмы). Дальнейшим развитием проекта явился тип VIIC/42, но ни один из кораблей этого типа не был построен.
5. Схема проекта:
В целом аналогична схеме типа VIIC.
6. Тактико-технические данные проекта:
водоизмещение надводное - 769 т
подводное - 1070 т
скорость в надводном положении - 17,7 узлов
в подводном положении - 7,6 узлов
дальность плавания в надводном положении - 8500 (10)миль
в подводном положении - 80 (4) миль
экипаж - 40-44 (до 56-59 в дальних походах) человек
размерения - 67,1х6,2х4,74 м
силовая установка дизель-электрическая - 2х1600/2х375 л.с.
вооружение НТА - 4 шт.
КТА - 1 шт.
автомат 37 мм - 1х1 шт. (на 1944 год)
автомат 20 мм - 2х2 шт. (на 1944 год)
мины - 24 мины ТМА или 36 мин ТМВ
глубина погружения - до 250 м
7. Источники:
- Патянин С.В., Нагирняк В.А. "Корабли Второй мировой войны. ВМС Германии", ч.2, МК № 10, 2005г.
- Морозов М.Э., Фарафонов А.С. "Германские подводные лодки VII серии. Подводные пираты Кригсмарине", МК № 2, 2003г.
- Морозов М.Э. "Германские подводные лодки VII серии"
- Тарас А.Е. «Подводные лодки Второй мировой войны 1935-1945 гг.», Минск, «Харвест», 2004г.
- Справочная информация с сайта UBoat.net.
