Проект глубоководного аппарата "Мир".

1. Количество аппаратов проекта: 2

2. Изображение проекта:

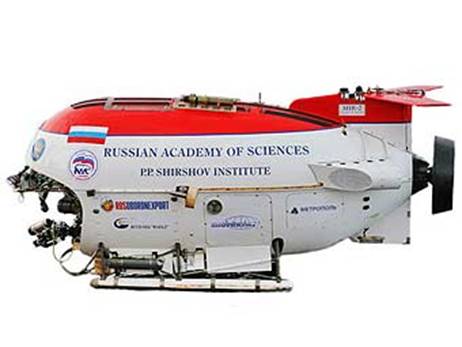

ГОА "Мир-2" по состоянию на 2008 год

3. Состав проекта:

4. История проекта:

Идея глубоководных обитаемых аппаратов (ГОА) и начальный проект были проработаны в АН СССР и КБ "Лазурит". ГОА "Мир-1" и "Мир-2" были построены в Финляндии концерном "Раума Репола" (Rauma Repola) в 1987 году. Аппараты создавались под научно-техническим руководством ученых и инженеров Института океанологии РАН имени П.П.Ширшова. Создание аппаратов было начато в мае 1985 года и закончено в ноябре 1987 года. В декабре 1987 года были проведены глубоководные испытания аппаратов в Атлантике на глубине 6170 метров ("Мир-1") и 6120 метров ("Мир-2"). Аппараты были установлены на судне обеспечения "Академик Мстислав Келдыш", построенном в 1981 году в Финляндии и переоборудованном в 1987 году для проведения работ с ГОА.

Обитаемый прочный корпус и балластные сферы ГОА изготовлены из никелевой стали специального назначения (Мартенситовая, сильно легированная сталь, с 18% никеля. Сплав имеет предел текучести - 150 кг/кв.мм (у титана - около 79 кг/кв.мм). Производитель: финская фирма "Локомо", входящая в состав концерна "Раума Репола"). Сферы собраны из полусфер, созданных путем непрерывного литья в форму и затем обработанных на станке. Обитаемая сфера имеет внутренний диаметр 2,1 м. Центральный пилотский иллюминатор имеет диаметр 200 мм, а два боковых - 120 мм. Балластные сферы могут вместить около тонны воды. Рама из нержавеющей стали связывает четыре сферических корпуса в единую конструкцию. Верхняя усиленная часть рамы оканчивается подъемным устройством, которое стыкуется с захватом троса спуско-подъемного устройства (СПУ). Внизу рама опирается на лыжи из синтактика и стеклопластика. Легкий корпус, в форме вытянутой капли, закрывает раму и всю внутреннюю начинку аппарата. Половинки корпуса выклеены из синтактика и кевлара. В корме установлено хвостовое оперение, его крыло поворачивается в горизонтальной плоскости, обеспечивая курсовую стабилизацию. Под легким корпусом расположены цистерны главного балласта, продуваемые сжатым воздухом.

Движительный комплекс представлен тремя гидромоторами с винтами, защищенными насадками. Отличная маневренность аппаратов обеспечивается возможностью поворота насадки маршевого движителя в диапазоне ±60° и поворотом в диапазоне +110° + -60° боковых движителей. Управление частотой оборотов и поворотом всех движителей осуществляется из кабины при помощи джойстика управления движением. За счет кормового движителя аппарат развивает скорость до 5 узлов. Боковые движители обеспечивают скорость хода около 1 узла. Энергетический комплекс состоит из 3 маслозаполненных аккумуляторных боксов. Из железо-никелевых аккумуляторов емкостью 700 А/ч собраны две батареи: с напряжением 120 В и запасом энергии 84 кВт/ч, питающая электромоторы 1 и 2-й систем гидравлики, наружные светильники и вспышку; и с напряжением 24 В и запасом энергии 17 кВт/ч, предназначенная для питания аппаратуры связи, навигации, фотокамер, измерительных датчиков. Аварийная никель-кадмиевая батарея установлена в прочной обитаемой сфере и питает электромотор 3-й системы гидравлики, которая используется для аварийного сброса боковых и кормового движителей, кистей манипуляторов, нижнего аккумуляторного бокса весом 1200 кг и отдачи аварийного буя с кевларовым тросом проводником. Твердый балласт - никелевая дробь - удерживается электромагнитами в стеклопластиковых бункерах. Все подвижные забортные устройства работают от гидропривода.

Система жизнеобеспечения ГОА не отличается от стандартных систем других аппаратов и включает: вентиляторы, прогоняющие воздух через кассеты с гидроокисью лития или натрия, кислородные баллоны с регуляторами расхода и приборы контроля атмосферы кабины. ГОА оборудованы системами надводной и подводной связи, навигации, обеспечивающей точную привязку аппаратов относительно донных маяков, измерительными комплексами, в состав которых входят до 9 гидрофизических датчиков, эхолотами, профилографами, магнитометрами, локаторами кругового и секторного обзора, теле- и фотосистемами, прожекторами и светильниками. Резервные вводы позволяют устанавливать на аппараты дополнительные комплексы и аппаратуру. Общий вес аппаратов составляет 18,5 т.

В январе-сентябре 2004 года силами Института океанологии РАН совместно с ФГУП "Факел" был проведен капитальный ремонт обоих ГОА с их полной разборкой, испытаниями прочности корпусов, частичной заменой элементов, узлов и оборудования, последующей сборкой и испытаниями вновь собранных аппаратов. В результате "Мир-1" и "Мир-2" получили сертификат на класс от международного регистра "Германский Ллойд" до 2014 года.

РАН разработан ряд оригинальных приборов, позволяющих значительно расширить возможности ГОА типа «Мир»:
- глубоководный малогабаритный телеуправляемый модуль «Сергеич» (глубина 6000 м), оборудованный высокоразрешающей телекамерой и светильниками, который устанавливается на ГОА, может уходить от него на расстояние 100 м и управляется по кабелю изнутри кабины аппарата;
- инерциальная система навигации, синтезированная на базе допплер-лага, гирокомпаса и глубиномера. Система дает возможность вычислять местоположение ГОА под водой с высокой точностью;
- ряд новых конструкций пробоотборников для взятия проб горячих флюидов из гидротерм, осадков и т.д.;
- гидроакустическая система, обеспечивающая выход ГОА в полынью, при проведении погружений в ледовых условиях. Система разработана специально для проведения глубоководных операций в Арктике.

В последнее время также разработан большой комплекс методик для проведения научных исследований с применением глубоководных обитаемых аппаратов. Кроме того, разработаны и внедрены в практику глубоководных работ две методики, основанные на новейших технологических разработках:
- методика прямой телевизионной трансляции пакета видеосигналов с глубины 3800 м по оптоволоконному кабелю на поверхность океана и далее через спутник на землю. Такая операция была проведена трижды. Во время последней операции 25 июля 2005 г. передачу с «Титаника» смотрел весь мир в течение 2,5 часов по каналу Discovery;
- методика проведения подводно-технических операций и глубоководной видеосъемки с применением 4-х обитаемых аппаратов одновременно. В сентябре 2003 г. два ГОА типа "Мир" и два американских аппарата "Deep Rover" встретились под водой на гидротермальном поле Lost City и провели интересный комплекс научных исследований и видеосъемок.

2 августа 2007 года в рамках экспедиции "Арктика 2007" был совершен первый в мире спуск глубоководных обитаемых аппаратов "Мир" в точке географического Северного полюса на глубину 4300 метров. Во время этого беспрецедентного погружения на дне был установлен титановый российский флаг. Достижения этой экспедиции занесены в книгу рекордов Гиннеса.

В настоящее время в Институте океанологии РАН прорабатывается несколько проектов, в рамках которых предполагается проведение научных исследований и подводно технических работ с применением ГОА. Один из проектов - комплексные исследования океана в кругосветном плавании судна "Академик Мстислав Келдыш". Во время этой экспедиции планируется изучить гидротермальные поля на дне в различных районах Мирового океана и провести погружения на несколько затонувших объектов.

5. Схема проекта:

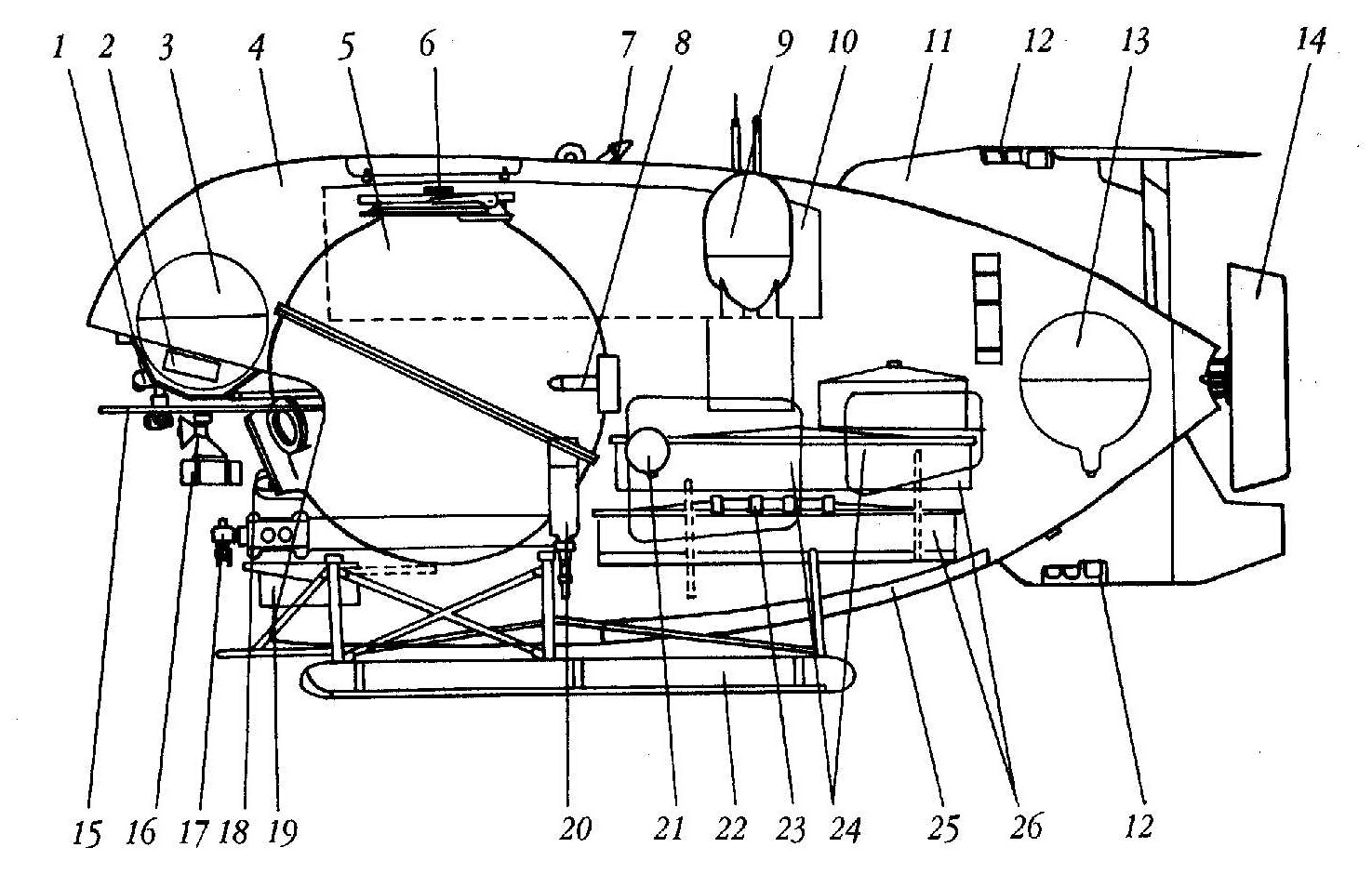

Укрупненная схема ГОА типа "Мир" (317 Кб)
(до капитального ремонта 2004 года)

1 - гидролокатор; 2 - фотовспышка; 3 - носовая балластная сфера; 4 -легкий корпус; 5 - прочный корпус; 6 - люк; 7 - рым; 8 - боковые движители; 9 - аварийный буй; 10 - цистерна главного балласта; 11 - стабилизатор; 12 - гидрофоны; 13 - кормовая балластная цистерна; 14 -маршевый движитель; 15 - поворотная штанга; 1б - поворотная рама; 17 -манипулятор; 18 - датчики системы сбора данных; 19 - бункер для образцов; 20 - бункер с дробью; 21 - баллон воздуха высокого давления; 22 - лыжи; 23 - насос морской воды; 24 - технологические лючки; 25 - Сбрасываемая часть легкого корпуса; 26 - аккумуляторные боксы

6. Тактико-технические данные проекта:

	водоизмещение
	сухой вес:	18,6 тонн
	скорость хода
	подводная:	3,0 узла
	максимальная подводная:	5,0 узлов
	глубина погружения
	рабочая:	6000 метров
	кораблестроительные элементы
	длина:	7,8 метров
	ширина:	3,8 метра
	высота:	3,0 метра
	диаметр ПК:	2,1 метра
	энергоустановка
	тип:	электрическая
	запас энергообеспечения:	100 кВт-час
	обитаемость
	запас жизнеобеспечения:	246 человека-часов
	экипаж:	3 человека

7. Источники:

- Войтов Д.В. "Подводные обитаемые аппараты", АСТ, Астрель, Москва, 2002г.
- Сагалевич А.М. "Глубина", Научный мир, Москва, 2002г.
- Сагалевич А.М. "Подводные обитаемые аппараты Мир".
- Информация с сайта http://www.rian.ru
