Проект рабочей камеры «РК-680».


1. Количество аппаратов проекта: 11

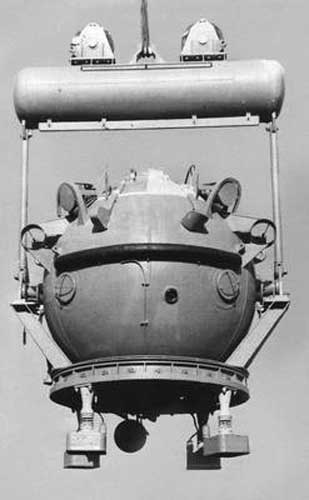

2. Изображение проекта:



3. Состав проекта:


Наименование аппарата

Заводской номер

Даты

Примечания

закладки

спуска

вступления в строй

 ГОРЬКИЙ: "Красное Сормово" (1+10)

 РК-680 опытная

-

1964

1964

1965

 1966 год - модернизирована

 РК-680 № 1

-

1966

196?

196?

 РК-680 № 2

-

196?

196?

196?

 РК-680 № 3

-

196?

196?

196?

 РК-680 № 4

-

196?

196?

196?

 РК-680 № 5

-

196?

196?

196?

 РК-680 № 6

-

196?

196?

196?

 РК-680 № 7

-

196?

196?

196?

 РК-680 № 8

-

196?

196?

196?

 РК-680 № 9

-

196?

196?

196?

 РК-680 № 10

-

196?

196?

196?


4. История проекта:


В 1955 году перед СКБ-112 была поставлена задача создать подводную привязную рабочую камеру (РК), которая могла бы своими средствами, без выхода в воду акванавтов, выполнять работу водолазов на глубинах до 300 м. Ее проект разрабатывался под руководством начальника отдела Г.А. Соколова, а головной образец был построен в 1964 году на заводе "Красное Сормово" (строитель — Ф.М. Долдышкин).

Эксплуатация "РК-680" подтвердила не только возможность производить спасательные работы на глубинах, недоступных водолазам, но и установила эффективность ее применения в подводно-технических работах. После модернизации РК-680 в 1966 году завод "Красное Сормово" начал серийное строительство камер с рабочей глубиной до 500 м (построено 10 единиц).

В какой-то степени конструкция "РК-680" совмещала возможности батисфер (достижение больших глубин) и гидростатов (возможность самостоятельного всплытия в случае необходимости) с обеспеченной возможностью выполнения рабочих операций. Применение на РК-680 манипуляторов, расположенных вне корпуса камеры и управляемых оператором из камеры, обеспечивало:
- присоединение троса спасательного колокола к крышке входного люка терпящей бедствие на грунте ПЛ;
- передачу через шлюзовые люки ПЛ различных предметов (пеналов, инструментов, легководолазных спасательных костюмов и др.);
- вращение маховиков, отдачу и за тяжку штуцеров и гаек, а также выполнение других аналогичных операций в выгородках АСУ;
- протягивание троса-проводника через головку штокового устройства;
- расчистку места для посадки РК на палубу или борт затонувшего корабля и устранение повреждений с помощью специального приспособления.

Для повышения безопасности РК-680 ее конструкцией предусмотрено самостоятельное аварийное всплытие (для этого предусмотрена отсечка кабель-троса и устройство принудительного втягивания осевых опор силовой серьги во внутрь корпуса) и специальное устройство, исключающее закручивание РК при спуске.

Рабочая камера "РК-680" устанавливалась на спасательные суда ВМФ СССР проекта 527М (СС-21, СС-26 (Эпрон), СС-23, СС-44, СС-83, СС-87 (Владимир Трефолев), СС-25 (Жигули), Бештау и СС-22 Алтай) и на судоподъемное судно Карпаты проекта 530. Буду благодарен за любую дополнительную информацию по строительству и эксплуатации камер.

За время эксплуатации камеры РК-680 эффективно использовались для исследований, наблюдений и судоподъема на всех флотах ВМФ СССР. Одна из РК-680 принимала участие в работах по обследованию и подготовке к подъему затонувшей ПЛ С-80 проекта 644 летом 1969 года и совершила 67 спусков с общим пребыванием под водой 172 часа. На 2011 год в строю ВМФ остаются два корабля, на которые устанавливались "РК-680" - СС-26 "Эпрон" (Черноморский флот) и СС-83 (Тихоокеанский флот). Наличие и работоспособность камер на этих кораблях требует уточнения. Буду благодарен за любую информацию о судьбе любой из камер.


5. Схема проекта:


? нет данных


6. Тактико-технические данные проекта:


  глубина погружения
  рабочая: до 500 метров
  кораблестроительные элементы
  диаметр: ? метров
  обитаемость
  экипаж:

2(?) человека

7. Источники:


- Постнов А.А. "Спасательная подводная лодка проекта 940 "Ленок", ВТА "Тайфун", №9, 2001г.
- Чикер Н.П. "Служба особоо назначения", ДОССАФ, Москва, 1975г
- Справочные данные по корабельному составу ВМФ СССР.
- Фотография из "Большой Советской Энциклопедии"
