Проект 624 (П-4).



1. Количество подводных лодок проекта: нет

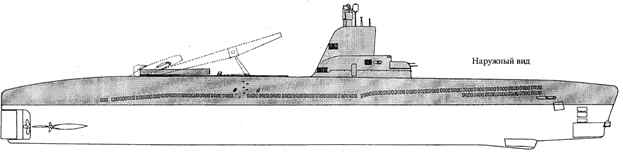

2. Изображение проекта:





3. Состав проекта:



Не реализован.



4. История проекта:



Предэскизный проект 624 (ранее П-4) (Проект большой подводной лодки с самолетами-снарядами (С-С) дальнего действия) разра­батывался ЦКБ-18 в 1949 г. с целью обоснования ТТЗ на проектирование ПЛ, вооруженной С-С, предназ­наченными для поражения наземных целей на уда­ления от ПЛ до 350 км.

В проекте рассматривались С-С разработки ОКБ-301 (ныне НПО им. С. А. Лавочкина) со следую­щими характеристиками: длина - 9,0 м, размах крыла - 4,04 (2,0) м, полетная масса - 3,2 т, дальность стрельбы – 300 км, маршевый двигатель - ПВРД, стартовые двигатели - 3 РДТТ, вид топлива маршевого двигателя – бензин.

Проектирование ракетной ПЛ велось при использовании вооружения, механизмов и оборудования торпедной ПЛ проекта 611 и при применении ком­бинированной энергоустановки (дизель-электричес­кой и парогазотурбинной) с целью увеличения не­прерывной подводной дальности ПЛ. В проекте было рассмотрено несколько вариантов ПЛ, различающих­ся числом и размещением С-С на корабле.

На эскизе общего расположения представлен ва­риант ПЛ с 10 С-С, размещенными в двух прочных контейнерах в надстройке ПЛ. Для пуска С-С ПЛ дол-хна была всплыть в надводное положение, после чего производилась подача С-С на стартовое устройство - пусковую дорожку ферменной конструкции, под­нимаемую с помощью механизмов на угол старта. Предстартовая подготовка С-С включала раскрытие и закрепление консолей крыла, раскрутку гироско­пов и ввод данных в приборы управления полетом С-С и пр. При старте С-С, который мог осуществлять­ся при волнении моря до двух баллов, использова­лись три РДТТ. Один стартовый РДТТ, установлен­ный в хвостовой части С-С, должен был обеспечи­вать взлет снаряда со стартового устройства, а два других РДТТ - разгонять его до скорости, необходи­мой для запуска маршевого ПВРД.

Выполненный в 1950 г. предэскизный проект 624 в дальнейшем не разрабатывался поскольку при проектировании ракетных ПЛ стали ориентировать­ся на С-С других типов («П-10» и «П-5»), более прием­лемых для использования с ПЛ, чем С-С ОКБ-301.

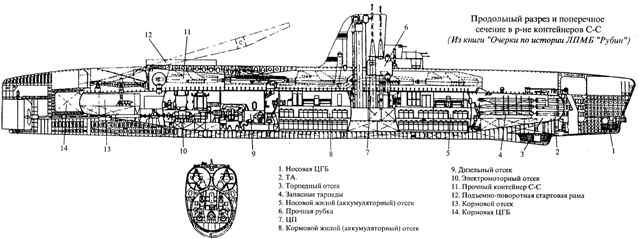

5. Схема проекта:







6. Тактико-технические данные проекта:



Основные ТТХ для варианта ПЛ с 9 С-С, размещен­ными в одном контейнере:



Водоизмещение нормальное, м.куб                2120

Длина наибольшая, м.                                     90,5

Ширина наибольшая, м.                                  7,8

Осадка средняя, м.                                         5,8

Запас плавучести, %.                                      25

Архитектурно-конструктивный тип                    двухкорпусный

Глубина погружения, м.                                   200

Автономность, сут.                                          75

Экипаж, чел.                                                   65

Энергетическая установка комбинированная (дизель-электрическая и парогазотурбинная)

- тип дизелей                                       37Д

- число х мощность дизелей, л.с.        2х2000 (на бортовых линиях вала)

- число х мощность ПГТУ, л.с.             1х6500 (на средней линии вала через редуктор)

- число х мощность ГЭД, л.с.              2х2700 (на бортовых линиях вала)

- число х мощность ГЭД э.х., л.с.        1х500 (на средней линии вала)

- тип АБ                                               свинцово-кислотная 46СУ

- группы АБ х элементы в группе         4х112

Скорость хода, уз:

- наибольшая надводная                     15,0

- наибольшая подводная под ПГТУ      13,4

- наибольшая подводная под ГЭД       18,0

- экономическая подводная                 2,0

Дальность плавания (при скорости хода, уз), мили:

- надводная                                         17000 (10,0)

- подводная под ПГТУ                         80 (13,4)

- подводная под ГЭД                           18 (18,0) или 400 (2,0)

Вооружение

Ракетное:

- тип                                                    С-С дальнего действия

- боекомплект С-С                                9

- расположение С-С на ПЛ       - в стационарном горизон­тальном контейнере, в надстройке ПЛ

- вид старта                             - надводный, с наклонной стартовой дорожки

Торпедное:

- число х калибр носовых ТА, мм         6 х 533

- торпедный боезапас                          12

Артиллерийское:

- спаренные зенитные АУ, мм              1 х 57 (П-57) и 1 х 25 (П-25)

Средства навигации, наблюдения и связи:

ГАС:

- ШПС                                                  «Феникс»

- ГЛС                                                   «Плутоний»

- миноискания                                     «Денеб-2»

Состав средств навигации, радиолокации и радиосвязи по проекту 611





7. Источники:



- А.Н. Гусев «Подводные лодки с крылатыми ракетами» С-Петербург «Галея Принт» 2000.

- Информация, предоставленная Romano Alberto Pinelli (Италия).
