Проект 646.



1. Количество подводных лодок проекта: нет



2. Изображение проекта:





3. Состав проекта:



Не реализован.



4. История проекта:



ДПЛКР проектов 644 и 665 создавались путем переоборудовании средних торпедных ПЛ проекта 613, которые уступали по ряду характеристик (скорости хода, дальности плавания, автономности и др.) большим торпедным ПЛ. С целью создания ПЛ с КР на базе больших торпедных ПЛ в 1956-1957 гг. ЦКБ-18 разрабатывало проект 646 на основе ПЛ проекта 611(?) – по данным А.Г.Гусева или на основе ПЛ проекта 641(?) – по данным ЦКБ МТ «Рубин». На основании глубины погружения, типа ГАК и внешнего вида, я склонен считать информацию от ЦКБ точнее.

Разработка проекта 646 велась в двух вариантах ПЛ с КР комплекса «П-5» и «П-10». Благода­ря возможности контейнерного старта КР «П-5» их ко­личество на ПЛ было размещено вдвое большим, чем КР «П-10». КР на ПЛ размещались в четырех подъемных кон­тейнерах, попарно расположенных в развитой над­стройке в нос и в корму от ограждения рубки. Про­ектом ПЛ надводный старт ракет предусматривалось осуществлять по курсу ПЛ при скорости хода до 15 уз, волнении моря до 4-5 баллов и при любом направ­лении ветра скоростью до 10 м/сек. Для обеспече­ния целеуказания КР на ПЛ был установлен новый НК, а также астронавигационная система «Лира-11».

При разработке проекта на ракетной ПЛ были сохранены состав и компоновка дизель-электричес­кой установки с исходной торпедной ПЛ. Для увели­чения непрерывной подводной дальности ПЛ, в про­екте рассматривалась возможность установки сереб­ряно-цинковой АБ вместо свинцово-кислотной. Тор­педное вооружение ПЛ с КР, предназначенное для целей самообороны, по сравнению с вооружением торпедной ПЛ, было уменьшено по числу ТА и по боезапасу торпед.

Законченный в 1957 г. технический проект 646 не был реализован. Предпочтение в создании ПЛ с крыла­тыми ракетами было отдано АЛЛ-ПЛАРК проекта 659. Ее проектирование велось в то же время, что и разра­ботка проекта 646. Постройка ДПЛ с КР по проекту 651 была развернута позже (сданы ВМФ в 1963-1968гг.). При разработке этого проекта были использованы техни­ческие решения, в частности компоновка ракетного вооружения и другие, принятые в проекте 646.

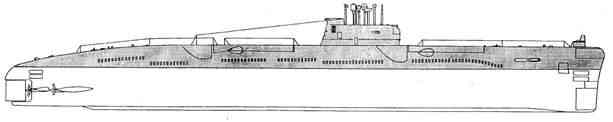

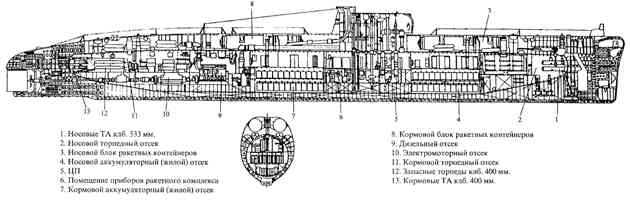

5. Схема проекта:







6. Тактико-технические данные проекта:



Водоизмещение нормальное, м³                                                                  2600

Длина наибольшая, м.                                                93,0

Ширина наибольшая, м.                                              9,0

Осадка средняя, м.                                                    5,6

Запас плавучести, %                                                  32

Архитектурно-конструктивный тип                                двухкорпусный

Глубина погружения, м.                                              300

Автономность, сут.                                                      70

Экипаж, чел.                                                               73

Энергетическая установка:

-тип                                                                 дизель-электрическая

-тип дизелей                                                    37Д

-число х мощность дизелей, л.с.                     3 х 2000

-тип главных ГЭД                                            ПГ-101, ПГ-102

-число х мощность главных ГЭД, л.с.              1 х 2700 (на средней ЛВ)

2х1350 (на бортовых ЛВ)

-тип ГЭД э.х.                                                   ПГ-104

-число х мощность ГЭД э.х., л.с.                     1х140 (на средней ЛВ)

-число гребных валов                                      3

-тип АБ                                                           46 СУ или 55СЦ

- число групп АБ х число элементов в группе:

- свинцово-кислотной АБ                     4х112

- серебряно-цинковой АБ                     4х144

Скорость хода, уз:

- наибольшая надводная                                 15,5

- наибольшая подводная                                 13,0

- экономическая подводная                             2,0

-в режиме РДП                                                7,0-8,0

Дальность плавания (при скорости хода, уз), мили:

-в режиме РДП                                                16000(6,0-7,0)

- подводная:

- при свинцово-кислотной АБ                           13 (13,0) или 300 (2,0)

- при серебряно-цинковой АБ                          45 (13,0) или 820 (2,0)

Вооружение

Ракетное:

- тип ракетного комплекса                                «П-5»

- боекомплект КР                                             4

- расположение КР на ПЛ                                в подъемных контейнерах

- тип системы управления стрельбы                 "Север-А-646"

- вид старта                                                     надводный, из поднятых РК

Торпедное:

- число х калибр носовых ТА, мм                     4х533

- число х калибр кормовых ТА, мм                   4х400

- боезапас х калибр торпед, мм                       4х533 и 12х400

Средства навигации, наблюдения и связи:

-тип НК                                                            «Маяк-646»

- тип астронавигационной системы                   «Лира-11»

- тип ГАС:

-ГЛС-ШПС                                           "Арктика-М"

-кругового обзора                                «Тулома»

-ОГС                                                   «Свет-М»

-ЗПС                                                   МГ-15

- тип РЛС:

-обнаружения надводных целей          «Флаг»

-СОРС                                                "Накат".
