Проект 639

1. Количество подводных лодок проекта: нет

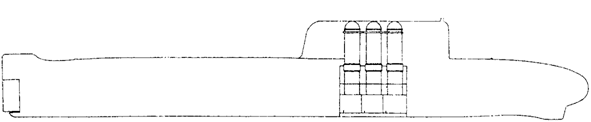

2. Изображение проекта:

3. Состав проекта: (не реализован)

4. История проекта:

Параллельно с разработкой ПЛАРБ проекта 658в СКБ-143 (ныне МБМ “Малахит”) в СССР развернулись работы по созданию другого атомного ракетоносца первого поколения проекта 639. Главным конструктором ПЛАРБ был назначен В.П.Фуников.

Основным вооружением подводной лодки должен был стать ракетный комплекс Д-3 с тремя жидкостными ракетами Р-15, разрабатываемыми под руководством М.К. Янгеля. БР с дальностью 1000 км, в отличие от Р-13, должна была стартовать непосредственно из шахты, без выдвижения ее над крышей ограждения рубки (при этом лодка должна была находиться в надводном или позиционном положении). Ракеты, как и на пр. 658, размещались в рубке, имевшей весьма внушительные размеры. Длина ракетной шахты составляла 17 м, ее диаметр - 3м.

Двухкорпусную подводную лодку проекта 639 следовало отнести ко 2-му поколению атомоходов. При ее создании был глубоко проработан вопрос перехода силовой энергосети АПЛ на переменный трехфазный ток. Был обоснован и переход на значительно больший диаметр прочного корпуса, начаты работы по высокопрочной стали марки АК-29, повышены параметры воздуха высокого давления и т.п. “Албакоровская” форма носовой оконечности свидетельствовала о том, что пуск ракет из позиционного положения рассматривался, скорее всего, как основной.

Лодка имела 2-х реакторную главную энергетическую установку и два гребных винта.

В носовой части корпуса размещалось четыре 533-мм и два 406 (наверное, все-таки – 400) мм торпедных аппарата. Еще два таких же торпедных аппарата располагались в корме.

Эскизный проект ПЛАБ был закончен в ноябре 1957 г., однако в декабре 1958 г. (после постановления СМ от 03.12.58 о прекращении разработки ракеты Р-15) на стадии технического проектирования работы над атомной подводной лодкой пр.639 были прекращены. Сказались сложность размещения столь крупногабаритных ракет на борту подводной лодки, явное отставание нового ракетного комплекса от своего американского аналога по боевым возможностям, а также большая загруженность КБ “Южное” более приоритетной тематикой по созданию стратегических ракет наземного базирования.

Технический задел, полученный при создании ПЛАРБ 639-го проекта, был использован при работах над другими АПЛ второго поколения, в частности, по проекту 671.

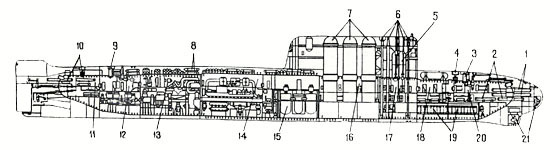

5. Схема проекта:

1 - 533 мм торпедный аппарат (ТА); 2,10 - 400 мм ТА и запасные торпеды; 3,9 - входные люки 1-го и 8-го отсеков
4 - носовой АСБ, 5 - боевая рубка, 6 - выдвижные устройства, 7 - ракетные шахты БР Р-15 комплекса Д-3
8 - баллоны ВВД, 11,20 - кормовой и носовой торпедные отсеки, 12,13,14,15 – энергетические отсеки, 16 – ракетный отсек,
17 - центральный пост, 18 - жилой отсек, 19 - аккумуляторная батарея, 21 - излучатели ГАС

6. Тактико-технические данные проекта:

? Нет данных.

7. Источники:

- Ильин В.Е., Колесников А.И. "Подводные лодки России:Иллюстрированный справочник", Астрель, АСТ, Москва, 2002г.
- "Отечественные атомные подводные лодки", Техника и Вооружение, 05-06.2000г.
- Широкорад А.Б. "Оружие отечественного флота", Минск Харвест, Москва АСТ, 2001г.
- "История отечественного судостроения", т.5., Санкт-Петербург, 1996г.
