Проект 06704 «Чайка-Б» (NATO – “Charlie-III”).

Модернизация проекта 670M.

1. Количество подводных лодок проекта: 1.

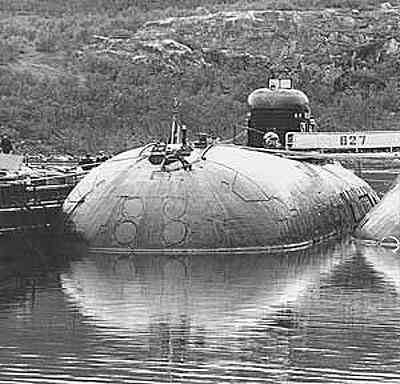

2. Изображение проекта:

3. Состав проекта:

4. История проекта:

В 1987 году возникла необходимость отработки подводного старта и проведения испытаний новой перспективной ракеты 3М-55 противокорабельного оперативно-тактического ракетного комплекса “Оникс” (экспортный шифр "Яхонт").

Противокорабельная крылатая ракета (ПКР) «Оникс» (3М-55) предназначена для борьбы с надводными военно-морскими группировками и одиночными кораблями в условиях сильного огневого и радиоэлектронного противодействия. Работы по созданию оперативно-тактического противокорабельного комплекса четвертого поколения начались в конце 70-х - начале 80-х гг. в НПО Машиностроения под руководством генерального конструктора Г. Ефремова. В отличие от предшествующих отечественных ПКР, имеющих относительно узкую «специализацию» по носителям, новый комплекс с самого начала задумывался как универсальный: его предполагалось размещать на подводных лодках, надводных кораблях и катерах, самолетах и береговых пусковых установках. По степени «универсальности» он должен был превзойти зарубежного «рекордсмена» в этой области - американскую ПКР «Гарпун». Отличительными особенностями ракеты «Оникс» являются:

- загоризонтная дальность стрельбы;

- полная автономность боевого применения («выстрелил-забыл»);

- набор гибких («низкая», «высокая-низкая») траекторий;

- высокие сверхзвуковые скорости на всех участках полета;

- полная унификация для широкой номенклатуры носителей (надводных кораблей всех основных классов, подводных лодок и наземных пусковых установок);

- незаметность для современных РЛС (технология “СТЕЛС”).

Основное достоинство ракет семейства «Оникс» - сверхзвуковая скорость полета, делающая ракету малоуязвимой от современных средств ПВО. ПКР оснащена автономной инерциальной системой управления с системой навигации и радиолокационной головкой самонаведения.

Для испытаний КР было решено использовать вставшую в плановый ремонт подводную лодку К-452. Суть модернизации по проекту 06704 шифр “Чайка-Б” (главный конструктор А.Г.Лещев) состояла в том, что вместо 8 установок для ПКР “Малахит” помещалось 8 транспортно-пусковых контейнеров СМ-315, каждый с 3-мя новыми ракетами. Также были смонтированы системы подготовки старта КР и введения целеуказания для нового ракетного и гидроакустического комплексов.

Положительный опыт испытаний противокорабельных ракет нового типа был учтен при проектировании атомной подводной лодки четвертого поколения класса "Северодвинск", на котором также буду размещены "Ониксы".

5. Схема проекта:

В целом аналогична схеме АПЛ проекта 670M, за исключением размещения оборудования РК и устройства пусковых установок.

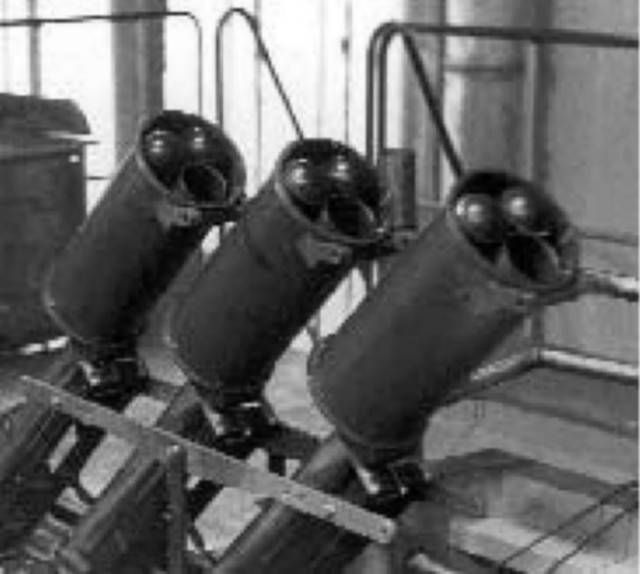

На фотографии макет пусковых установок СМ-315

6. Тактико-технические данные проекта:

	водоизмещение
	надводное нормальное:	4370 тонн
	подводное:	5570 тонн
	скорость хода
	полная подводная под ГТЗА:	24 узла
	полная надводная под ГТЗА:	13 узлов
	глубина погружения
	рабочая:	240 метров
	предельная:	300 метров
	кораблестроительные элементы
	длина:	104,9 метра
	ширина наибольшая:	9,9 метра
	осадка средняя:	7,4 метра
	конструктивный тип:	смешанный (одно-двухкорпусный)
	вооружение
	крылатые ракеты:	24 х "Оникс"
	533-мм носовые торпедные аппараты:	4
	энергоустановка
	тип:	атомная, по проекту 670М
	обитаемость
	автономность:	60 суток
	экипаж:	98 человек

7. Источники:

- Кузин В.П., Никольский В.И. "Военно-Морской Флот СССР 1945-1991", ИМО, Санкт-Петербург, 1996г.
- ВТА Тайфун, №6, 2000г.
- Ильин В.Е., Колесников А.И. "Подводные лодки России: Иллюстрированный справочник", Астрель, АСТ, Москва, 2002г.
- П-800 "Оникс"/"Яхонт" - крылатая противокорабельная ракета (сайт - http://sergib.al.ru).
