Проекты ПЛ семейства «Амур»
1. Количество подводных лодок проекта: нет
2. Изображение проекта:

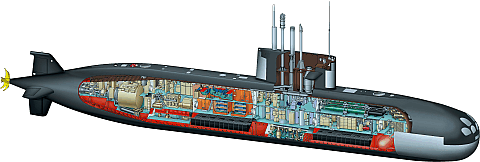

Общий вид и базовое вооружение кораблей семейства «Амур»
3. Состав проекта:
Не реализован (кроме недостроенной ПЛ "Амур-1650").
4. История проекта:
Согласно письма №01-15/2317 от 04.02.98г. государственный таможенный комитет российской федерации включил в перечень продукции военного назначения, в отношении которой, государственному предприятию "Центральное конструкторское бюро морской техники "Рубин" предоставляется право осуществления внешнеторговой деятельности, семейство подводных лодок типа "Амур" водоизмещением от 200 до 2400 тонн.
В настоящее время ЦКБ МТ Рубин ведет проектирование дизель-электрических подводных лодок типа "Амур" водоизмещением от 550 м3 до 1850 м3. На Адмиралтейских верфях велось строительство первой ПЛ «Амур» 1650, но было остановлено. В кораблях этого семейства получили дальнейшее развитие такие важные свойства, как скрытность, высокая боевая мощь и надежность, присущие российским подводным лодкам, а также многолетний опыт эксплуатации Военно-морским флотом России и флотами других государств в различных районах Мирового океана дизель-электрических подводных лодок предыдущих проектов. Генеральный конструктор проекта Юрий Кормилицин отмечал: "Подводная лодка задумана как своего рода морской подводный охотник, способный уничтожать любые цели, будь то боевые надводные корабли, транспортные суда или подводные лодки, нанесением торпедных, ракетных ударов, постановкой минных заграждений, а также с помощью боевых пловцов".
За малошумность, затрудняющую обнаружение, рубиновскую подводную лодку предыдущего поколения проекта 877 (класс Kilo) на Западе назвали "черной дырой в океане". Так вот на "Амуре", благодаря применению новейших средств акустической защиты и оригинальных технических решений, прогнозируется снижение шумности в несколько раз по сравнению с ПЛ класса Kilo. Зато сам "Амур" способен ориентироваться в глубинах как рыба в воде. Его гидроакустический комплекс включает высокочувствительные шумопеленгаторные антенны в носовой оконечности, а также выпускную буксируемую антенну.
Управление подводной лодкой, оружием и техническими средствами высокоавтоматизировано и осуществляется с операторских пультов в главном командном пункте.
При создании подводных лодок типа "Амур" может быть использовано оборудование и вооружение как российского производства, так и страны заказчика, или оборудование третьих стран.
Предусмотрена возможность модификации путем оснащения подводных лодок типа "Амур" воздухо-независимыми энергетическими установками с электрохимическими генераторами кислородно-водородного типа. Проектант ПЛ семейства "Амур" - ЦКБ МТ "Рубин" вместе с НПО "Энергия" ведет работы над такой системой, однако она будет готова через 2-3 года. Причем отсек-модуль с воздухонезависимой установкой должен встраиваться в любую ДЭПЛ по желанию заказчика. При всех преимуществах такой установки (более чем в два раза повышается срок пребывания лодки под водой в длительном походе) она чрезвычайно дорога. Вдобавок пока не разработана тактика действий лодок с такими двигателями.
Сильной стороной семейства «Амур» является мощный арсенал вооружения, включающий ракетный комплекс Клаб-С. Хочется отметить, что в отличие от ДЭПЛ класса "Kilo" (проект 877ЭКМ), которые уже имеются в ВМС Индии, ПЛ семейства "Амур" смогут выполнять залповые пуски таких ракет, что резко снижает эффективность защиты от них. Новые российские лодки также оснащены уникальным гидроакустическим комплексом (ГАК) с квазиконформной антенной, превосходящим по дальности обнаружения аналогичную западную технику и уступающим лишь ГАК атомных субмарин. Кроме того, у семейства ПЛ "Амур" планируются более длительные, чем у западных ДЭПЛ, сроки эксплуатации до заводского ремонта.
В дальнейшем работы по проектированию продолжились применительно к двум типоразмерам ПЛ "Амур-950" водоизмещением в 1065т и "Амур-1650" (иногда упоминается как проект 667Э) водоизмещением 1765т, из которых последний представляет интерес и для отечественного ВМФ (используется как проект 677). Макеты подводных лодок "Амур-1650" (в зарубежном обознаяении: Amur-1650 - без ЭХГ, Amur-1650R - без ЭХГ и с вертикальными ракетными установками, Amur-1650 AIP с ЭХГ и Amur-1650R AIP - с ЭХГ и вертикальными ракетными установками) и "Амур-950" занимают центральные места в российских экспозициях на всех международных выставках вооружений в последние годы.
5. Схема проекта:
Подводная лодка типа "Амур-950"
Подводная лодка типа "Амур-1650"
Модификация подводной лодки типа "Амур-1650" с электрохимическими генераторами
Также смотрите схему проекта «Амур-1650» (в разделе "Проект 677")
6. Тактико-технические данные проекта:
| водоизмещение | ||
| надводное нормальное, м.куб.: | 550 (Амур-550), 750 (Амур-750), 1065 (Амур-950), 1450 (Амур-1450), 1765 (Амур-1650), 1850 (Амур-1850) | |
| полное подводное, м.куб.: | 700 (Амур-550), 900 (Амур-750), 1400 (Амур-950), 2100 (Амур-1450), 2300 (Амур-1650), 2600 (Амур-1850) | |
| скорость хода | ||
| полная надводная, узлов: | 10-11 | |
| полная подводная, узлов: | 18 (Амур-550), 17 (Амур-750), 20 (Амур-950), 17 (Амур-1450), 19 (Амур-1650), 22 (Амур-1850) | |
| дальность плавания | ||
| в подводном положении, миль: | 250 (Амур-550), 250 (Амур-750), 300 (Амур-950), 300 (Амур-1450), 600 (Амур-1650), 500 (Амур-1850) | |
| в режиме РДП, миль: | 1500 (Амур-550), 3000 (Амур-750), 4000 (Амур-950), 4000 (Амур-1450), 6000 (Амур-1650), 6000 (Амур-1850) | |
| глубина погружения | ||
| предельная, м.: | 200 (Амур-550, Амур-750), 300 (Амур-950, Амур-1650), 250 (Амур-1450, Амур-1850) | |
| кораблестроительные элементы | ||
| длина, м.: | 46,0 (Амур-550), 48,0 (Амур-750), 56,8 (Амур-950), 58,0 (Амур-1450), 66,8 (Амур-1650), 68,0 (Амур-1850) | |
| ширина, м.: | 4,4 (Амур-550), 5,0 (Амур-750), 5,65 (Амур-950), 7,2 (Амур-1450), 7,1 (Амур-1650), 7,2 (Амур-1850) | |
| осадка средняя, м.: | 5,2 (Амур-550), 5,8 (Амур-750), 6,4 (Амур-950), 8,2 (Амур-1450), 6,7 (Амур-1650), 8,2 (Амур-1850) | |
| конструктивный тип: | двухкорпусная | |
| вооружение | ||
| 533-мм носовые торпедные аппараты, шт.: | 4 (Амур-950), 6 (Амур-1450, Амур-1650, Амур-1850) | |
| 400-мм носовые торпедные аппараты, шт.: | 4 (Амур-550, Амур-750) | |
| общее число торпед, шт.: | 8 (Амур-550), 16 (Амур-750, Амур-950, Амур-1450, Амур-1850), 18 (Амур-1650) | |
| ракеты, шт.: | 10 (Амур-950) | |
| энергоустановка | ||
| тип: | дизель-электрическая | |
| обитаемость | ||
| автономность, суток: | 20 (Амур-550, Амур-750), 30 (Амур-950, Амур-1450), 45 (Амур-1650), 50 (Амур-1850) | |
| экипаж, человек: | 18 (Амур-550), 17 (Амур-750), 19 (Амур-950), 34 (Амур-1450), 35 (Амур-1650), 37 (Амур-1850) | |
7. Источники:
- А. Мозговой "Подводные охотники - на стапелях "Адмиралтейских верфей" (http://milparade.udm.ru/ru/26/084.htm)
- Подводные лодки типа "Амур" (http://www.ckb-rubin.ru/Amur.htm)
- "Российский десант в Дели" газета "Независимое военное обозрение"
- Письмо №01-15/2317 от 04.02.98г. (http://www.silmarill.ru/cust/p0938.htm)
- Сайт ЦКБ МТ Рубин.
