Второй вариант подводной лодки О.Б. Герна.

Подводные лодки О.Б. Герна.

1. Количество подводных лодок проекта: 1

2. Изображение проекта:

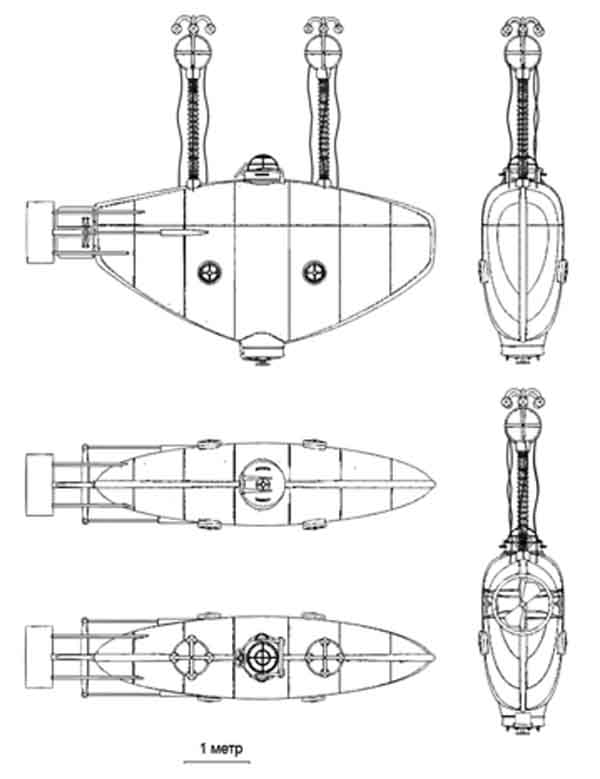

Проекции второго варианта подводной лодки О.Б. Герна.
Реконструкция и чертежи Сокорнова А.Б.

3. Состав проекта:

4. История проекта:

Разработку второго проекта подводной лодки Оттомар (Константин) Борисович Герн (1827 - 1882) завершил 2 июня 1855 г. Заказ на постройку новой субмарины военно-инженерное ведомство выдало Механическому заводу братьев Фрикке, находившемуся в Санкт-Петербурге, на Васильевском острове. Уже 5 сентября 1855 г. она была готова к испытаниям.

Водоизмещение лодки составило 8 тонн, ее длина была 5 метров, ширина 1,1 метра, высота 2,5 метра. Корпус был склепан из 3-мм железных листов, без набора, соединением листов в пазах и стыках. Конструктивно он состоял из двух частей (верхней и нижней), похожих на две шлюпки, соединенные между собой своими внутренними объемами. При этом нижняя часть имела в оконечностях острые обводы, а верхняя часть («шлюпка», повернутая вверх дном) являлась как бы «плоскодонной».

На уровне линии соединения верхней и нижней частей были устроены две деревянные платформы для размещения экипажа в составе 4-х человек. В верхней части лодки находились главные механизмы (маховик с редуктором гребного вала, вентиляционный насос, нактоуз магнитного компаса). Двое матросов с помощью маховика вращали двухлопастный винт. Управление по курсу осуществлялось посредством вертикального руля, штуртросы от румпеля которого шли к штурвалу в центре лодки.

В середине верхней части корпуса имелся вырез, закрытый стеклянным смотровым колпаком. Колпак ограждала железная решетка. Вырез использовался и как входной люк. В нижней части корпуса между двумя поперечными переборками располагалась шлюзовая камера. В ее днище был устроен люк для выхода водолаза, там же имелись смотровые иллюминаторы и ниша для подводного якоря. При погружении водяной балласт принимался прямо в трюм лодки (т.е. в ее нижнюю часть) через забортный клапан.

Вооружением являлась пороховая мина, имевшая форму конуса, прикрепленная к носовой части субмарины. Ее плавучесть немного превышала нулевую. По замыслу О.Б. Герна, водолаз должен был с помощью ручного бурава прикреплять мину к подводной части вражеского корабля. Затем брандеру следовало отойти на безопасное расстояние и взорвать мину электрическим импульсом от гальванической батареи.

Поступление свежего воздуха внутрь корпуса обеспечивал поршневой насос, связанный механическим приводом с маховиком, вращавшим гребной вал. Резиновые вентиляционные трубы удерживались на поверхности с помощью все тех же поплавков. Глубина погружения изменялась путем дополнительного приема или откачки воды из трюма.

В сентябре 1855 г. лодка прошла двухнедельные ходовые испытания на Малой Неве, которые осуществлял экипаж во главе с капитан-лейтенантом П.П. Крузенштерном, внуком знаменитого адмирала И.Ф. Крузенштерна. Испытания показали, что забортная вода проникает внутрь корпуса сквозь заклепочные швы.

После этого лодку подняли на стенку Галерного острова, где она стояла весь следующий год. Только зимой 1857 г. субмарину отвезли на санях на Ижорский завод. Там трехмиллиметровые железные листы корпуса заменили более толстыми и соединили их между собой не одним, а двумя рядами заклепок (изготовили практически новый корпус). Общая стоимость лодки составила (с заменой обшивки на более толстую) 4380 руб.

Однако повторные испытания состоялись в Петербурге лишь осенью 1861 г. На этот раз субмарина хорошо управлялась, течь корпуса отсутствовала. Но ее скорость была слишком мала, а прикрепление мины к днищу судна-мишени оказалось практически невозможным. Позже лодку безуспешно пытались переоборудовать в водолазный колокол.

Руководство военно-инженерного ведомства предложило О.Б. Герну снова переработать проект с целью обеспечения подводной лодки механическим двигателем единого хода.

До 1872 года подводная лодка хранились в Санкт-Петербургском Новом Адмиралтействе, после чего были сдана на слом.

5. Изображение проекта:

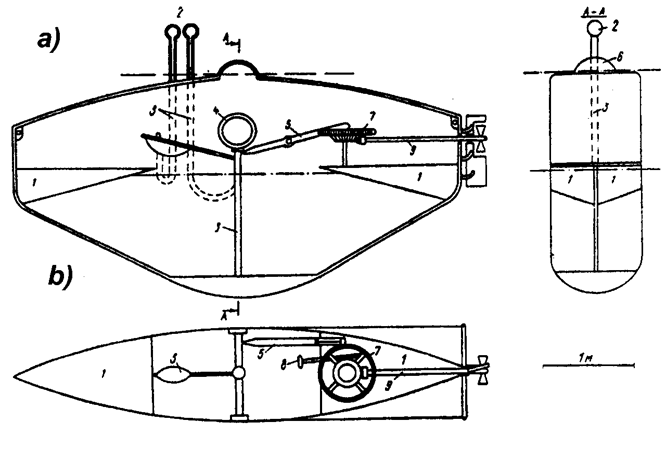

Чертеж второго варианта подводной лодки (1855 г.):

а - продольный разрез; б – план

1 - деревянные платформы; 2 - поплавки труб вентиляции; 3 - трубопровод вентиляции с арматурой;
4 - нактоуз; 5 - насос вдувной вентиляции; 6 - смотровой колпак;
7 - маховик с редукторными передачами; 8 - рукоятка маховика; 9 - гребной вал с винтом.

6. Тактико-технические данные проекта:

	водоизмещение
	полное:	около 8 тонн
	глубина погружения
	рабочая:	2 метра
	кораблестроительные элементы
	длина:	5 метров
	ширина:	1,1 метр
	высота:	2,5 метра
	конструктивный тип:	однокорпусный
	вооружение
	мина	1 шт.
	энергоустановка
	тип:	мускульный (ручной)
	экипаж
		4 человека

7. Источники:

- "Русские подводные лодки 1834-1923гг.", т.1, ч.1, Санкт-Петербург, 1994г.
- Тарас А.Е. "История подводных лодок 1624-1904гг.", АСТ, Харвест, Москва, Минск, 2002г.
- Александров Ю.И. "Отечественные подводные лодки до 1918 года", ВТС "Бастион", №6, 2002г.
- "Подводные лодки генерала Герна", ИИА "Подводник России", №4, 2004г.
- "Отечественные подводные лодки. Проектирование и строительство", ЦНИИ им. акад. А.Н. Крылова, Санкт-Петербург, 2004г.
