Подводные лодки. Тип "Чилим";

Проект подводной лодки (Минного катера) системы А.С. Боткина.

Модернизация ПЛ Джевецкого 3 варианта.

1. Количество подводных лодок проекта: 1

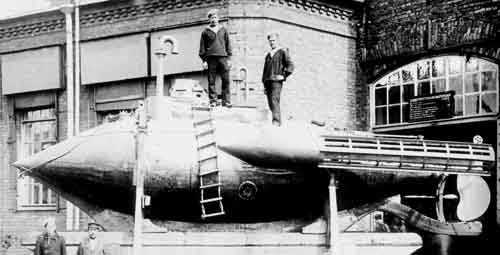

2. Изображение проекта:

3. Состав проекта:

№	Наименование корабля	Заводской номер	Даты			Примечания
			модернизации	спуска	вступления в строй
САНКТ-ПЕТЕРБУРГ: Балтийский Завод
1	«Чилим» («Челим»)	-	1904	1905	не вступала	Перестроена из ПЛ Джевецкого 3-го варианта

4. История проекта:

Полуподводная лодка ("Минный катер") лейтенанта А.С. Боткина была перестроена из ПЛ Джевецкого 3-го варианта на Балтийском заводе на средства Особого комитета по усилению военного флота на добровольные пожертвования.

Она могла плавать в двух положениях: надводном и позиционном. Водоизмещение лодки было 14 тонн; длина 8,7 м, ширина 2 м. Двигателем единого хода служил один керосиновый мотор мощностью 14 л.с. Воздух для его работы при плавании в позиционном положении тоже засасывался через специальную трубу. Вооружение состояло из 2-х рамочных торпедных аппаратов Джевецкого для 381-мм торпед (мин) Шварцкопфа.

17 августа 1905 г. субмарина попыталась своим ходом дойти от заводской стенки (устье Невы) до Кронштадта. Однако ее скорость была столь низкой, что у командира парохода сопровождения лопнуло терпение, и он приказал взять лодку на буксир. На рейде Кронштадта было проведено испытание торпедных аппаратов, после чего подводную лодку отбуксировали назад в Петербург. Там ее погрузили на железнодорожную платформу и отправили во Владивосток в сентябре 1905 года.

Названия не имела и в списки флота не была зачислена. В некоторых источниках эта лодка называется "Чилим (Челим)".

Никакого участия в боевых действиях против японцев эта лодка не принимала вследствие того, что ее технические характеристики оказались значительно хуже даже чем у ПЛ «Кэта» («Кета»). С 1906 года хранилась на берегу. В 20-х годах разделана на металл.

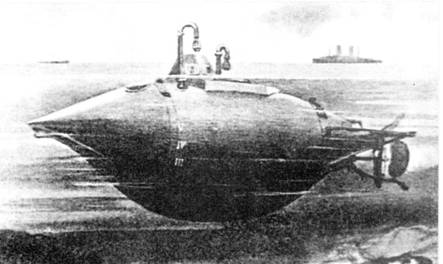

5. Реконструкция внешнего вида при движении под водой:

6. Тактико-технические данные проекта:


	водоизмещение
	общее, тонн:	14 (вместе с балластом - 2х1т.)
	скорость хода
	в зависимости от балласта:	4 - 7 узлов
	дальность плавания (при скорости хода, уз)
	в надводном положении:	нет данных
	глубина погружения
	предельная:	до позиционного положения
	кораблестроительные элементы
	длина:	8,7 метров
	ширина:	1,98-2,0 метра
	конструктивный тип:	однокорпусная
	вооружение
	381-мм трубчатые бортовые торпедные аппараты:	2 (стрельба в сторону кормы)
	энергоустановка
	тип:	керосиновый двигатель
	количество х мощность двигателей, л.с.:	1х(13-14) л.с.
	обитаемость
	экипаж:	3 человека

7. Источники:

- "Русские подводные лодки 1834-1923гг.", т.1, ч.2, Санкт-Петербург, 1994г.
- Александров Ю.И. "Отечественные подводные лодки до 1918 года", ВТС "Бастион", №6, 2002г.
- Тарас А.Е. "История подводных лодок 1624-1904гг.", АСТ, Москва, Харвест, Минск, 2002г.
- Пожарский А.М. "Подводное плавание в России 1834-1918 гг.", Блиц, Санкт-Петербург, 2011г.
- Трусов Г.М. "Русские подводные лодки", ч.1, ИСТФЛОТ, Самара, 2006г.
