Проект подводной лодки типа «В-1»

(проект №176-бис фирмы «Фиат Сан-Джоржио»).

1. Количество подводных лодок проекта: нет (4 + план 3)

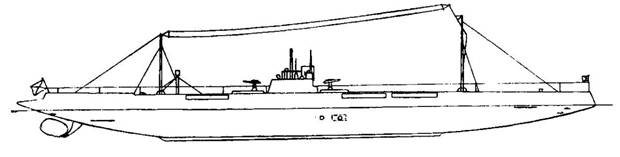

2. Изображение проекта:

3. Состав проекта:

4. История проекта:

Проект разработан на основе "Технических условий для проектирования лодки первой очереди судостроительной программы 1915 г.", разработанных Частью подводного плавания Главного Управления Кораблестроения (ГУК) и утвержденных 28 апреля 1915 г. Из 10 представленных на конкурс в мае 1915 г. проектов первые три места заняли проект фирмы "Голланд" (представлен заводом "Ноблесснер"), проект И.Г. Бубнова (представлен заводом "Ноблесснер") и проект № 176 - бис фирмы "Фиат Сан-Джоржио" (представлен заводом "Руссуд"). В соответствии с контрактами, заключенными ГУК в 1916 г., заводу "Руссуд" предстояло построить 7 ПЛ типа "В-1". В том числе 4 ПЛ 1-й очереди "В-1" - "В-4" и 3 ПЛ 2-й очереди "В-5" - "В-7", при цене за 1 ПЛ - 3 млн. 800 тыс. руб.

ПЛ - двухкорпусная, 8-отсечная, внутренние переборки - сферические, концевые - плоские.

Особенностью проекта явилось использование легкой надстройки, оборудованной клапанами вентиляции и шпигатами для увеличения запаса плавучести. Мины размещались в кормовой части, под палубой надстройки ПЛ. В надстройке увеличенной высоты в диаметральной плоскости предусматривалась выгородка в которой располагалось минное устройство, подобное установленным на ПМЗ "Краб" и "Ерш". Запас мин должен был составлять 10 шт. типа ПЛ

В течение 1916 г., как и проекты ПЛ "Б-1" и "Г-1", проект ПЛ "В-1" был откорректирован в части усиления артвооружения (сначала два укороченных 75-мм орудия, способных вести огонь по самолетам, и двух пулеметов) и торпедного вооружения (4 носовых и два кормовых ТА, 4 траверзных ТА и 6 бортовых системы Джевецкого, вместо первоначальных 2 носовых и 2 кормовых ТА и 10 бортовых ТА системы Джевецкого). Запас ВВД - 5,7 м.куб., метаценрическая высота в надводном положении 0,55 м, в подводном - 0,25 м.

В связи с прекращением финансирования, корпуса 4-х заложенных ПЛ разобраны на металл.

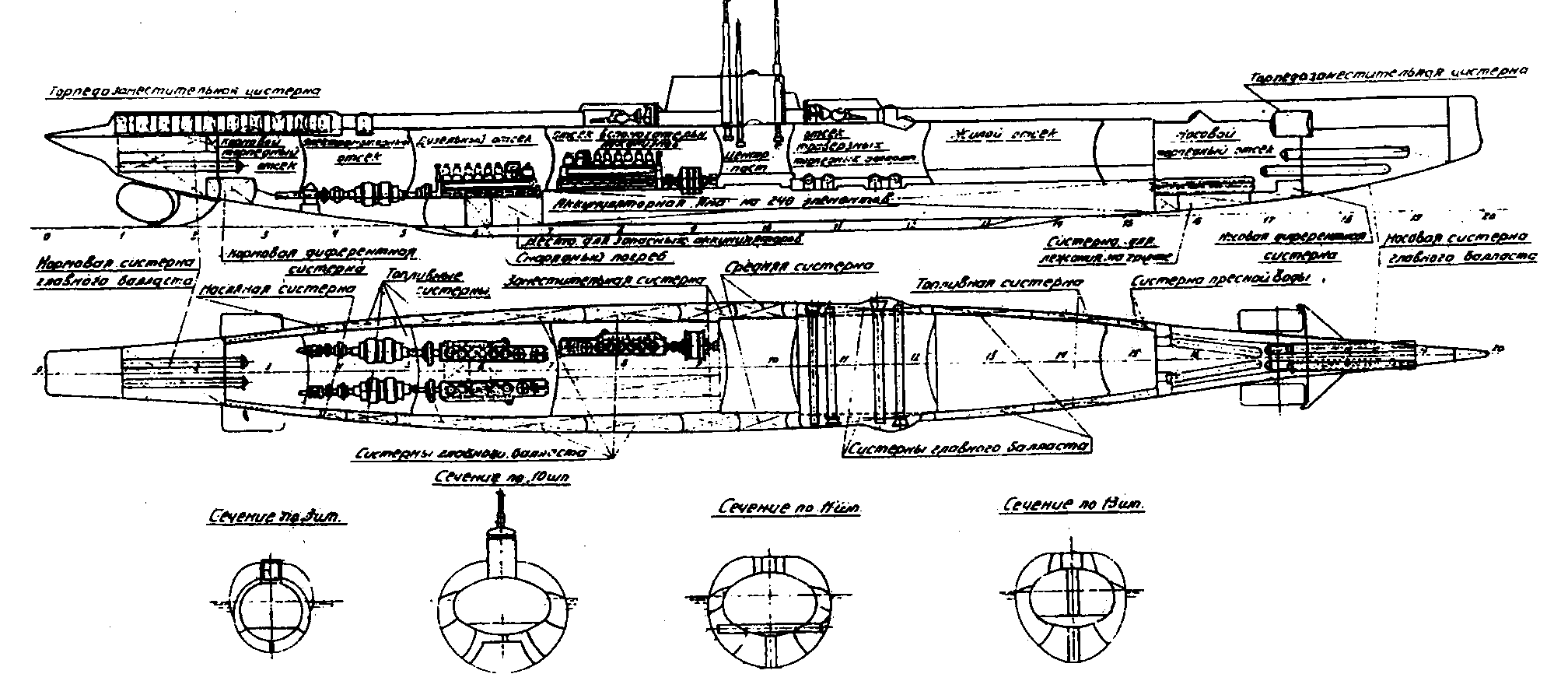

5. Схема проекта:

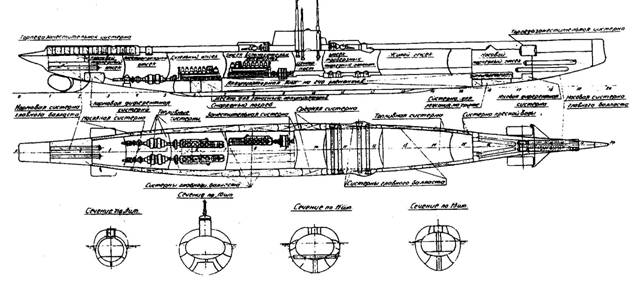

Укрупненная схема (43,6 Кб)

6. Тактико-технические данные проекта:

Водоизмещение, т:

- надводное                                          920

- подводное                                          1146-1150

Длина наибольшая, м.                                      74

Ширина корпуса, м.                                          6,5

Осадка средняя, м.                                          4,27

Запас плавучести, %                                        ок. 24,5

Архит.-конструкт, тип                                        двухкорпусной

Глубина погружения (предел.), м.                     45,8

Материал корпуса                                             сталь

Автономность, сут.                                           15

Время непр. пребывания под водой, час.          24

Экипаж, чел.                                                     ок. 50

Энергетическая установка:

- тип                                                     дизель-электрическая

- тип двигателей надводного хода         дизели

- число х мощность двиг. НХ, л.с.         4 х 550

- число х мощность дизель-динамо.      1 х 550

- тип двигателей подводного хода         электромоторы

- число элементов АБ                           4 х 60

- число х мощность двиг. ПХ, л.с.         2x450

- число гребных валов                          2

Скорость хода, уз.:

- наибольшая подводная                      ок. 9

- наибольшая надводная                      ок. 16

Дальность плавания, мили (при скорости хода, уз.):

- подводная                                          100 (5) или 22,5 (9)

- надводная                                          3000 (10) или 1200 (16)

Вооружение:

Торпедное:

- калибр ТА, мм.                                   450

- число трубчатых носовых ТА              4

- число трубчатых кормовых ТА            2

- число трубчатых траверзных ТА          4

- число ТА сист. Джевецкого                 6

- общее число торпед                           20

Артиллерийское:

- число х калибр АУ, мм.                       2 (1?) х 100, 1 х 57

Минное:

- число мин заграждения                      10 типа ПЛ

Средства наблюдения и связи:

- 2 перископа фирмы "Оффигеоне Галлилео"

- выносной прожектор

- радиостанция с дальностью действия более 100 миль

- прибор звукоподводной связи системы Фессендена

7. Источники:

- Александров Ю.И. "Отечественные подводные лодки до 1918 года", ВТС Бастион, ООО "Восточный горизонт", 2002г.
- Трусов Г.М. "Подводные лодки в русском и советском флоте", ГСИСП, Ленинград, 1957г.
- Гусев А.Н. «Подводные минные заградители», ЦНИИ им акад. А.Н. Крылова, Санкт-Петербург, 2003г.
